WIGELL mosazný rozdělovač s čerpadlem 7 okruhů, pro podlahového topení s hlavicemi a průtokoměry

WIGELL mosazný rozdělovač s čerpadlem a nastavení teploty 7 okruhů - rozdělovač podlahového vytápění s hlavicemi a průtokoměry

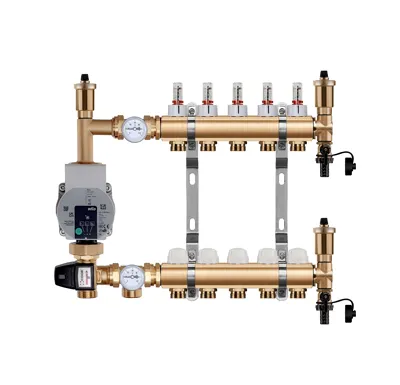

Fotografie je ilustrační 5-ti okruhového rozdělovače.

Doporučená skříň s čerp.skupinou: podomítková 765 mm, nadomítková 760 mm

Připojení pro jednotlivé větve rozvodů trubek u rozdělovače je 3/4" s eurokonusem.

Mosazný rozdělovač je výrobený v  EU. Je určený jak pro podlahové vytápění tak pro připojení otopných těles (radiátorů). Velkou výhodou je jednoduchá montáž a velmi jednoduché vyregulování jednotlivých otopných okruhů topného systému díky průtokoměrům. Rozdělovače mohou být osazeny kulovými kohouty se šroubením a teploměry jak v přímém, tak rohovém provedení.Ruční hlavice lze nahradit termoelektrickými pohony WIGELL. Pro ovládání elektrických pohonů doporučujeme prostorový termostat Elektrobock PT713-EI osazený kapilárou do podlahy pro hlídaní teploty podlahy. Jinak lze použít jakýkoliv spínací termostat na 230V nebo 24V dle použitého elektropohonu WIGELL.

Rozdělovače jsou určeny pro rozvod teplovodního podlahového výtápění a pro připojení otopných těles (radiátorů). Rozdělovače se skládají ze dvou hlavních částí:

1. Tělo topné vody: Skládá se z těla rozdělovače, průtokoměrů, vypouštěcího kohoutu a automatického odvzdušnění a konzole.
2. Tělo vratné vody: Skládá se z těla rozdělovače, uzavíracích hlavic a ventilů, vypouštěcího kohoutu a odvzdušnění a konzole.

Průtokoměry:
Slouží k nastavení průtoku topné vody v l/min a tím tak k vyregulování tlakových diferencích jednotlivých topných smyček (vyvážení systému). Po uvolnění bílé pojistky na průtokoměru, směrem nahoru, točíme spodní částí průtokoměru ve směru hodinových ručiček a tím snižujeme průtok topné vody až do případného plného uzavření. Šroubování proti směru hodinových ručiček zvyšujeme průtok až do případného plného otevření. Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min. Vzhledem k tomu,  že smyčky mohou být různě dlouhé a mít tak různé tlakové ztráty, měly by mít jednotlivé smyčky nastaveny stejný průtok z důvodu stejné rychlosti natápění všech smyček.  Max. provozní tlak je 1 Mpa.

Automatický odvzdušňovací ventil:
Slouží k samostatnému plně automatickému odvzdušnění soustavy vytápění.

Na těle vratné vody jsou osazeny termostatické ventilové vložky s ručními hlavice, které slouží k uzavření jednotlivých smyček vytápění. S těmito hlavicemi se není možném jednotlivé větve regulovat. Ruční hlavice lze  demontovat a nahradit elektrickými pohony WIGELL. Pro běžnou regulaci se doporučuje elektrický pohon WIGELL bez proudu uzavřen s kombinací s prostorovým termostatem, nejlépe doplněný podlahovým čidlem např. Elektrobock PT713-EI.

Rozdělovače lze osadit kulovými kohouty se šroubením, jak s přímým připojením, tak s rohovým připojením v mosazné či Niklované verzi a také s osazením s teploměry tak, aby Vám to nejvíce vyhovovalo. Viz níže pod textem.
