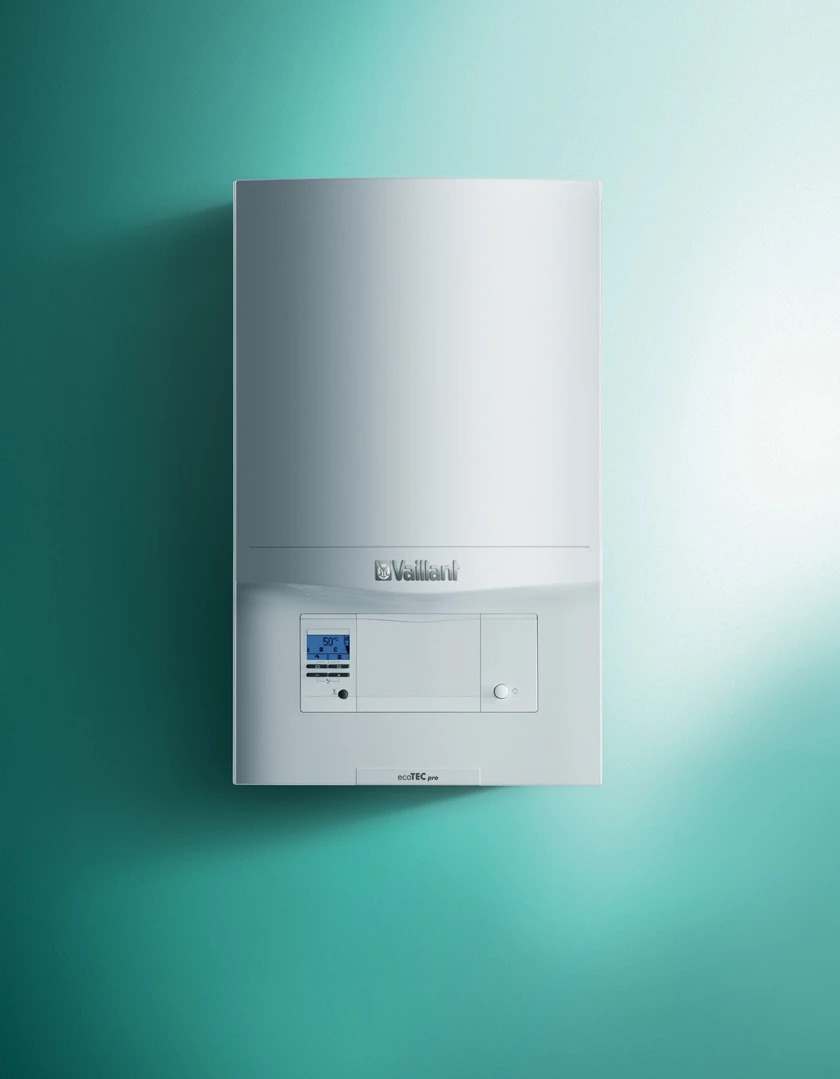

Vaillant VU 146/5-3 A ecoTEC pro Kotel kondenzační
| Kód | 0042663 |
| Kód výrobce | 0010021895 |
| Výrobce | Vaillant |
| EAN | 4024074807316 |
| Výkon | 5,7 - 14,9 |
| Záruka | 24 měsíců |
| Typ dopravy | Dle hodnoty zboží |
Závěsný plynový kondenzační kotel VU 146/5-3 A eco TEC pro
Redukční příruba pro odkouření 60/100, s měřícími otvory, je součástí dodávky kotle.
Závěsný plynový kondenzační kotel pro vytápění na zemní plyn s modulací výkonu 24 - 100% a vysokou účinností až 108%. Vzhledem k širokému standardnímu sortimentu certifikovaného odkouření a kompaktním rozměrům kotle je umístění v bytových jednotkách velice variabilní. Ke kotli lze připojit jak prostorové termostaty, tak i ekvitermní eBus regulaci v závislosti na venkovní teplotě.
Široké možnosti použití
Kondenzační kotle ecoTEC pro v provedení pro vytápění o výkonech 14 a 24 kW. Tuto řadu doplňují kombinované kotle s přípravou teplé vody o výkonu 18 a 24 kW. Vzhledem k širokému standardnímu sortimentu certifikovaného odkouření a kompaktních rozměrů kotle je umístění v bytových jednotkách velice variabilní.
Vybavení kotlů
- integrální kondenzační výměník z nerezové oceli
- pneumaticky řízený Thermo-Compact modul vybavený nerezovým hořákem a ventilátorem s plynule regulovatelnými otáčkami
- hodnota NOx ve spalinách pod 45 mg/m3
- plynulá regulace výkonu
- automatické 2 stupňové oběhové čerpadlo
- expanzní nádoba 8l
- automatický odvzdušňovač
- odvaděč kondenzátu
- vestavěná regulace nepřímotopného zásobníku
- vestavěný trojcestný přepínací ventil
- automatický diagnostický systém (digitální zobrazování provozních stavů a režimu kotle)
- možnost vestavby ekvitermní regulace přímo do panelu kotle
- podsvícený grafický displej
Legenda:
1 Vstup topné vody (zpátečka) R ¾
2 Vstup topné vody ze zásobníku R ½
3 Připojení plynu 15 mm svěrné šroubení / R ¾
4 Výstup topné vody do zásobníku R ½
5 Výstup topné vody R ¾
6 Závěsná lišta
7 Průchod odkouření stěnou
8 Odvod spalin
9 Odvod kondenzátu
10 Výstup z pojistného ventilu
| Označení | Jednotka | VU 146/5-3 | VU 246/5-3 |
|---|---|---|---|
| Energetická třída (pro vytápění) | A | A | |
| SVT kód Kotlíkové dotace/NZÚ | SVT5172 | SVT5175 | |
| Rozsah jmenovitého tepelného výkonu P při 50/30°C | kW | 5,7 - 14,9 | 6,9 - 25,5 |
| Rozsah jmenovitého tepelného výkonu P při 80/60°C | kW | 5,2 - 14,0 | 6,2 - 24,0 |
| Největší tepelný výkon při ohřevu teplé vody | kW | 16,0 | 28,0 |
| Největší tepelný příkon při ohřevu teplé vody | kW | 16,3 | 28,6 |
| Největší tepelný příkon při topení | kW | 14,3 | 24,5 |
| Nejmenší tepelný příkon | kW | 5,5 | 6,6 |
| Maximální výstupní teplota | °C | 85 | 85 |
| Rozsah nastavení max. výst. teplota (výrobní nastavení: 75 °C) | °C | 30 - 80 | 30 - 80 |
| Přípustný přetlak topné vody | bar | 3 | 3 |
| Expanzní nádoba | l | 8 | 8 |
| Množství cirkulující vody (vztaženo na ΔT = 20 K) | l/h | 602 | 1 032 |
| Množství kondenzátu cca (hodnota pH 3,5–4,0) v topném režimu 50/30°C | l/h | 1,4 | 2,5 |
| Zbytková dopravní výška čerpadla | MPa (bar) | 0,025 (0,25) | 0,025 (0,25) |
| Kategorie zařízení | II2H3P | II2H3P | |
| Přípojka přívodu vzduchu /odvodu spalin | mm | 60/100 | 60/100 |
| Připojovací tlak - Zemní plyn G20 | kPa (mbar) | 2,0 (20) | 2,0 (20) |
| Připojovací tlak - Propan G31 | kPa (mbar) | 3,0 (30) | 3,0 (30) |
| Spotřeba při 15 °C a 1 013 mbar (příp. vztaženo na ohřev TV), G20 | m3/h | 1,7 | 3,0 |
| Spotřeba při 15 °C a 1 013 mbar (příp. vztaženo na ohřev TV), G31 | kg/h | 1,3 | 2,2 |
| Hmotnostní průtok spalin min. (G20) | g/s | 2,47 | 2,96 |
| Hmotnostní průtok spalin min. (G31) | g/s | 3,49 | 3,94 |
| Hmotnostní průtok spalin max. | g/s | 7,4 | 13,0 |
| Teplota spalin min. | °C | 40 | 40 |
| Teplota spalin max. | °C | 70 | 74 |
| Účinnost 30 % | % | 108 | 108 |
| Třída NOx | 5 | 5 | |
| Elektrické připojení | V/Hz | 230/50 | 230/50 |
| Elektrický příkon min. | W | 35 | 35 |
| Elektrický příkon max. | W | 70 | 80 |
| Elektrický příkon pohotovostní režim | W | < 2 | < 2 |
| Stupeň krytí | IP X4 D | IP X4 D | |
| Rozměr kotle, (š x v x h) | mm | 440 x 720 x 338 440 x 720 x 338 | 440 x 720 x 338 440 x 720 x 338 |
| Hmotnost cca | kg | 32 | 32 |
| Typ | Závěsný |
| Vyberte druh paliva | Plyn |
| S ohřevem vody TUV | S možností ohřevu |
| Výrobce | Vaillant |
| El. zapojení | 230 V |
| Odkouření typ | Turbo |
| Výkon max. - kW | 14,9 |
| Výkon min. - kW | 5,7 |
| Výkon | 5,7 - 14,9 |
| Hmotnost | 39,35 kg |
