Vaillant Solární systém auroSTEP ISS 2.350 T pro šikmou střechu, bivalentní 350l zásobník VIH S2 350/4 B

Vaillant Solární systém auroSTEP ISS 2.350 T pro šikmou střechu, bivalentní 350l zásobník VIH S2 350/4 B

Upozornění:
Instalaci solárních kolektorů na střechu provádí realizační firma (pokrývači) nebo místní pokrývač znalý použité krytiny, tak aby nedošlo ke ztrátě záruky na střechu. Montážní firma (topenář) následně provede hydraulické zapojení sestavy. Potom je nutné oslovit servisního partnera spol. Vaillant v daném regionu který uvede zařízení do provozu a proškolí obsluhu zařízení. Následně může dojít k potvrzení záručního listu výrobku.

Vaillant Solární systém auroSTEP ISS 2.350 T pro šikmou střechu

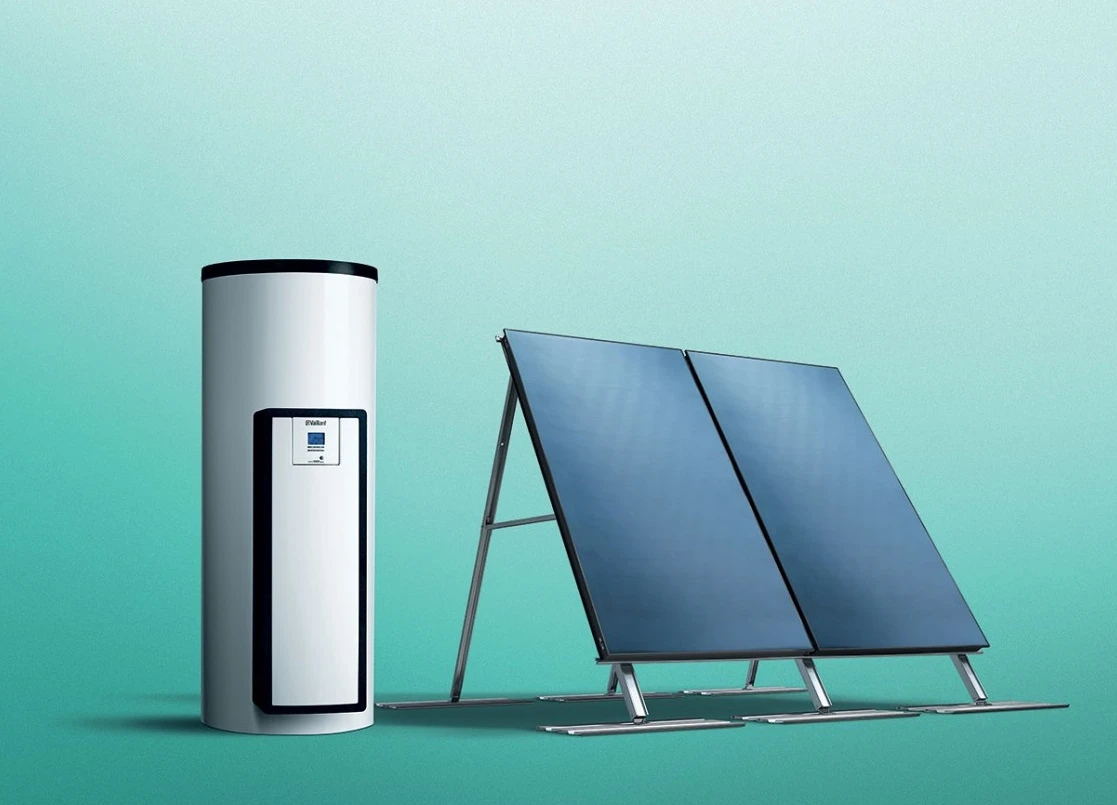

Systém auroSTEP ISS 2.250 a 2.350 obsahuje:

Bivalentní 350l zásobník VIH S2 350/4 B, beztlaký modul VMS 8 D s vestavěnou regulací pro převýšení do 8,5m a 2 solární panely VFK 135/3 D.

Montáž na šikmou střechu (auroSTEP ISS ...T):

• 2x (0010038527) plochý solární panel auroTHERM classic VFK 135/3 D (horizontální provedení)
• 2x (0020059898) sada montážních lišt na šikmou střechu
• 1x (0020077913) připoj. sada včetně kolektorového čidla

Montáž na plochou střechu (auroSTEP ISS ...P):

• 2x (0010038523) plochý solární panel auroTHERM classic VFK 135/3 VD (vertikální provedení)
• 2x (0020092558) sada montážních lišt na plochou střechu
• 1x (0010033824) připoj. sada včetně kolektorového čidla
• 3x (0020137774) A-konstrukce pro vodorovnou střechu

Pro šikmou střechu (auroSTEP ISS ...T) je nutno vybrat úchyty podle krytiny:

A klasická krytina - 1x 0020055174 + 1x 0020059896

B rovná krytina - 1x 0020055184 + 1x 0020059895

C vlnité desky - 1x 0020059897 + 1x 0020087854

Pro vodorovnou střechu (auroSTEP plus ...P) je možno vybrat:

• 3x 0020137768 zátěžovou desku

Kompaktnost a beztlakové provedení solárního okruhu

Největší předností solárního systému auroSTEP ISS pro přípravu teplé vody je jeho kompaktnost a beztlakové provedení solárního okruhu. Veškeré nutné prvky systému jako jsou čerpadlová skupina, monovalentní či bivalentní zásobník o objemu 150l, 250 l nebo 350 l a regulátor, jsou připraveny pro rychlou a jednoduchou montáž.

Základní funkce a charakteristika

Při dostatečné intenzitě slunečního záření začne vysoce účinné čerpadlo s plynule regulovatelnými otáčkami dopravovat solární kapalinu do panelů, kde přebírá tepelnou energii ze slunečního záření, kterou následně předává do teplé vody v zásobníku (systémy auroSTEP ISS s maximální výškou instalace do 12 m využívají navíc přídavné nízkoenergetické čerpadlo). Po nahřátí zásobníku dojde k vypnutí čerpadla a solární kapalina steče samospádem do zásobníku. Jedná se o beztlakový systém ovládaný solárním regulátorem na základě rozdílu teplot mezi solárním panelem a teplou vodou. Zásobník je vybaven regulátorem, který zajišťuje kontrolu všech komponentů solárního systému a v případě slabého slunečního záření zajišťuje komunikaci s kotlem při dohřevu zásobníku bivalentního provedení, nebo ovládá spínání elektrické topné tyče zásobníku monovalentního provedení.

Výhody systému

• jednoduchá a rychlá montáž zásobníku a jednotlivých prvků systému
• odpadá komplikované plnění tlakových systému solární kapalinou s následným odvzdušňováním
• jednoduchá obsluha a snadné nastavení individuálních parametrů na solárním regulátoru
• nenáročný na prostor – systém nevyžaduje další komponenty, jako např. expanzní nádobu, odvzdušňovací prvky atd.

Podle stavební dispozice lze kolektory montovat pomocí originálního příslušenství Vaillant přímo na šikmou střechu domu nebo měnit jejich sklon pomocí stojanů na šikmé střeše. Další možnost je integrovat kolektory přímo do střechy nebo je instalovat volně na plochou střechu. Kolektory lze také namontovat přímo na fasádu nebo balkon, popřípadě na stojany pro změnu jejich úhlu.

Veškeré tyto montážní možnosti slouží k maximálnímu možnému přizpůsobení umístění a využití sluneční energie dle stavebních možností zákazníka.
