Protherm HelioSet ISS 2.250 V Beztlaký solární systém pro přípravu TV

Upozornění: Instalaci solárních kolektorů na střechu provádí realizační firma (pokrývači) nebo místní pokrývač znalý použité krytiny tak, aby nedošlo ke ztrátě záruky na střechu. Montážní firma (topenář) následně provede hydraulické zapojení sestavy. Následně je nutno oslovit servisního partnera společnosti Protherm v daném regionu, který uvede celé zařízení do provozu, proškolí obsluhu zařízení a následně potvrdí i záruční list.

Tyto sety jsou vedeny jako zakázková výroba, před jejím objednáním je nutno složit 50% zálohu z ceny produktu.

Protherm HelioSet ISS 2.250 V Beztlaký solární systém pro přípravu TV

HelioSet - beztlakový solární systém pro přípravu TV
Bivalentní zásobník TV s integrovanou regulací a čerpadlovou skupinou
Ploché kolektory s vysokou účinností
Rychlá a jednoduchá instalace

HelioSet: je beztlakový sol ární systém pro přípravu teplé vody s možným dodatečným ohřevem externím kotlem. V praxi to znamená, že po dosažení požadované teploty teplé vody steče solární kapalina samospádem zpět do zásobníku, kde se shromažďuje v topné spirále s velkým objemem. Bivalentní zásobník je se solárními panely propojen pružnou měděnou trubkou. Součástí zásobníku je solární regulátor, čerpadlová solární skupina a pojistný ventil. Jeho další výhodou je, že je již z výroby naplněn solární kapalinou a tak při montáži odpadá komplikované plnění celého systému včetně tlakové zkoušky. HelioSet může být kombinován se všemi typy systémových kotlů Protherm pro dohřev teplé vody

Sestava HelioSet 2.250 V obsahuje:

• bivalentní zásobník TV s modulem se solárním regulátorem a čerpadlovou skupinou
• 2x plochý vertikální kolektory HelioPlan SRDV 2.3 pro montáž na šikmou nebo plochou střechu
• základní příslušenství pro montáž a 10l solární kapaliny

Beztlaký solární sytém pro přípravu teplé vody obsahující 2 vertikální kolektory HelioPlan SRD V 2.3, solární bivalentní zásobník TV o objemu
250 l FES2 250 B M, beztlaký modul GHSD 8 s vestavěnou regulací pro převýšení do 8,5m, solární kapalinu 10 l (0020020440) a základní montážní příslušenství (0020143727 pro montáž na šikmou nebo plochou střechu).

Volitelné příslušenství:

• pružné propojovací solární trubky 2v1 10m nebo 20m
• hydraulické propojení vertikálních kolektorů
• sada montážních kolejnic pro vertikální kolektor
• střešní patky pro klasickou, rovnou nebo vlnitou střešní krytinu
• montážní stojany na plochou střechu
• zátěžové desky pro montážní stojany

Střešní montážní příslušenství je nutno zvolit dle typu použité střešní krytiny na šikmé střeše nebo je možné použít „A“ konstrukce pro umístění na ploché střeše.

Výhody a přednosti:
- jednoduchá a rychlá montáž zásobníku a kolektorů včetně jejich propojení a elektroinstalace
- nenáročnost na prostor – systém nevyžaduje další komponenty, jako např. expanzní nádobu nebo odvzdušňovací prvky atd.

Podmínky instalace:

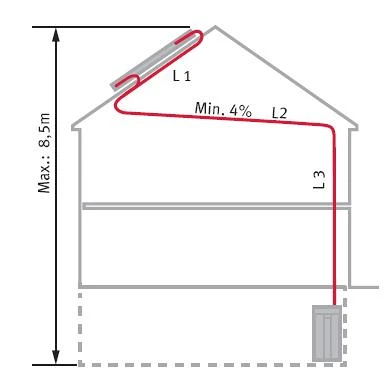

Pro propojení zásobníku se solárními kolektory jsou určeny solární trubice 2 v 1 s tepelnou izolací a kolektorovým čidlem (originální příslušenství Protherm). Dráha trubic musí dodržovat konstantní sklon alespoň 4% (4cm/m). Protisklon by zabraňoval úplnému vyprazdňování kolektorů. Solární kolektory musí být nainstalovány výše než samotný zásobník. Celková délka trubek mezi kolektorem a zásobníkem (L1 + L2 + L3) nesmí překročit 40 m (20 m tam + 20 m zpět). Maximální výška vedení mezi zásobníkem a kolektory je 8,5 m (po doplnění sadou přídavného čerpadla až 12 m).

Integrovaná solární regulace - řídící jednotka:
- řízení solárního čerpadla na základě rozdílu teplot v zásobníku a solárních kolektorech
- časové řízení dohřívání zásobníku (AQ*)
- v době běhu solárního okruhu je dočasně zamezený dohřev zásobníku dodatečným kotlem (AQ*)
- funkce „Párty“ pro rychlý ohřev zásobníku mimo časového programu nahřívání zásobníku (AQ*)
- jednorázový dohřev zásobníku mimo časový program nahřívání zásobníku (AQ*)
- funkce „Prázdniny“ (vypnutí ohřevu zásobníku v nastaveném období) (AQ*)
- Anti-legionellová ochrana zásobníku
