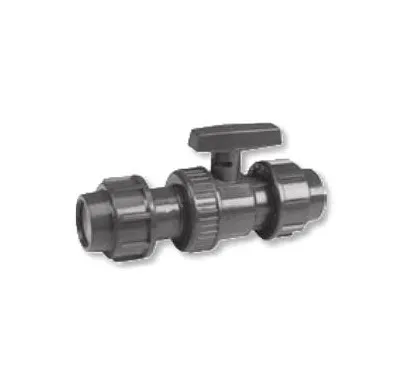

PE Kulový kohout O-O 50x50 - pro vodu

PE KULOVÝ KOHOUT

Svěrný spoj 50

MATERIÁLY

• Těleso: Kopolymer (PP-B), odolný proti UV záření
• Stahovací kroužek: polypropylen
• Kuželová matice: polypropylen, odolný proti UV záření
• Svěrný kroužek: polyacetal resin (POM)
• O-kroužek: NBR pro různé druhy použití
• Zesilovací kroužek: ušlechtilá ocel, AISI 430, pro vnitřrní závit 1 1/4" - 4"

MÉDUIM

pitná voda

NÁVOD PRO MONTÁŽ 16-63 mm

1) Seřízněte trubku v pravém úhlu a přiložte k sobě (obr. 1)
2) O-kroužek je ošetřen tukem pro snadnější montáž.
2) Pro mazání potrubí nepoužijte tuky obsahující olej, ale vhodný lubrikant pro pitnou vodu.
3) Uvolněte kuželovou matici 3-4 otáčkami šroubu (obr. 2).
3) Nevyšroubujte kuželovou matici úplně!
4) Vyznačte hloubku zasunutí na trubce (obr. 3)
5) Zasuňte trubku na doraz šroubení.
5) Ujistěte se, že trubka je vložena za těsnící element (obr. 4).
6) Kuželovou matici dotáhnout rukou (obr. 5)
7) Pro optimální pevnost prosím utáhněte kuželovou matici montážním řemenem
7) (nebo jiným na plastové šroubení vhodným nástrojem) (obr. 6)
