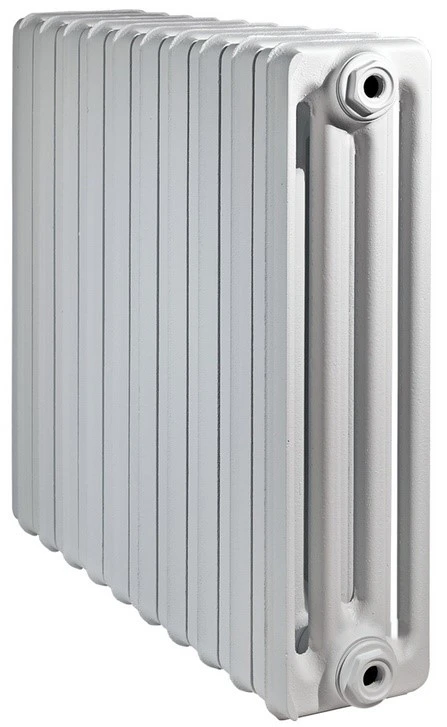

Litinový radiátor Kalor 500 / 220 - 12 článek

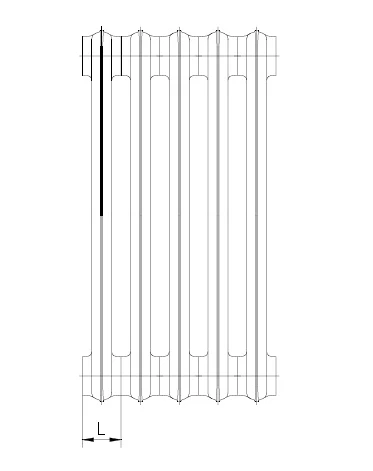

Otopné litinové těleso skládající se z článků, spojovaných do otopných soustav pomocí ocelových vsuvek s vnějším pravolevým závitem G 5/4“ je vyráběno v osmi typech:

350/160 mm, 500/70 mm, 500/110 mm, 500/160 mm, 500/220 mm, 600/160 mm, 900/70 mm a 900/160 mm.

Otopná tělesa odpovídají ČSN EN 442 –1 změna A1. Materiál je šedá litina odpovídající ČSN EN 1561. Provedením odlitků je zaručena dlouhá životnost výrobků.

Veškerá otopná tělesa druhu Kalor jsou určena pro teplovodní soustavy ústředního vytápění se samotížným i nuceným oběhem otopné vody, s nejvyšší provozní teplotou menší než 115 °C a nejvyšším pracovním přetlakem do 0,6 MPa. Všechny vyráběné typy jsou navíc schváleny pro parní soustavy ústředního vytápění s nejvyšším pracovním přetlakem do 0,07 MPa.

Všechny typy Kalor jsou certifikovány v SZÚ Brno, tepelně - technické parametry jsou experimentálně ověřeny dle ČSN EN 442_1 změna A1. V tabulkách č. 2 až č. 33 jsou uvedeny hodnoty tepelných výkonů jednotlivých typů otopných litinových těles pro počet článků 2 – 30 a rozdílnou požadovanou teplotou vzduchu a teplotním spádem teplonosné látky (vody) 90/70 °C, 75/65 °C, 55/45 °C a páry.

Hlavní tepelně technické parametry pro teplonosnou látku vodu s teplotním spádem 75/65 °C a jednostranným bočním připojením (přívodem) teplonosné látky (vody) nahoře jsou uvedeny v tabulce č. 1. Jednotlivé typy těles jsou měřeny bez zákrytu.

ZKUŠEBNÍ PŘETLAK

Vyráběné soupravy jsou u výrobce podrobeny tlakové zkoušce přetlakem studené vody 1 MPa.

MONTÁŽ

Pro dosažení požadovaných tepelných výkonů otopných těles je nutno dodržet při jejich osazovaní polohu

podle obr. č. 3 navíc minimální přesah parapetu.

Pro připojení otopných těles druhu Kalor k rozvodnému potrubí se používají růžice s vnějším pravým nebo levým závitem G 5/4“ a s vrtáním G 1/8“, G 1/4“, G 3/8“, G 1/2“, G 3/4“ a G 1“ (upozornění: nepoužívat jako těsnění konopí pod tyto růžice). Pro uzavření otvorů otopného tělesa na protilehlé straně připojení přívodu a vývodu teplonosné látky (vody) se zpravidla používají zátky plné s pravým nebo levým vnějším závitem G 5/4“. Horní zátka může být opatřena vrtáním s excentricky umístěným závitem G 3/8“ nebo G 1/4“ pro odvzdušňovací ventil. Vhodné je použití automatických odvzdušňovacích ventilů. Před spojením jednotlivých dodávaných souprav do velikostně požadovaného otopného tělesa musí být důkladně očištěny dosedací plochy článků a jednotlivé spoje je nutno utěsnit těsněním (Temasil), který je standardně používán ve výrobě a je vhodný pro teplovodní i parní systémy. Stahování článků se provádí kroutícím momentem min. 130 Nm, max. 150 Nm pomocí ocelových vsuvek.

Kroutící moment na dotažení růžic je v rozmezí 130 Nm – 150 Nm. Ostatní údaje týkající se montáže jsou uvedeny ve společné části návodu pro všechny vyráběné druhy otopných těles.
