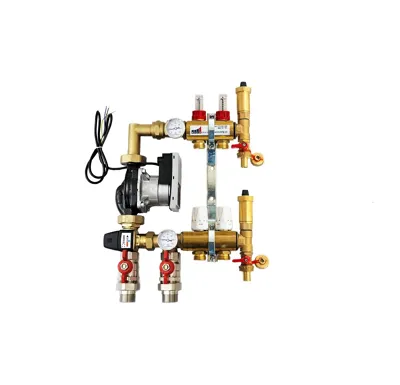

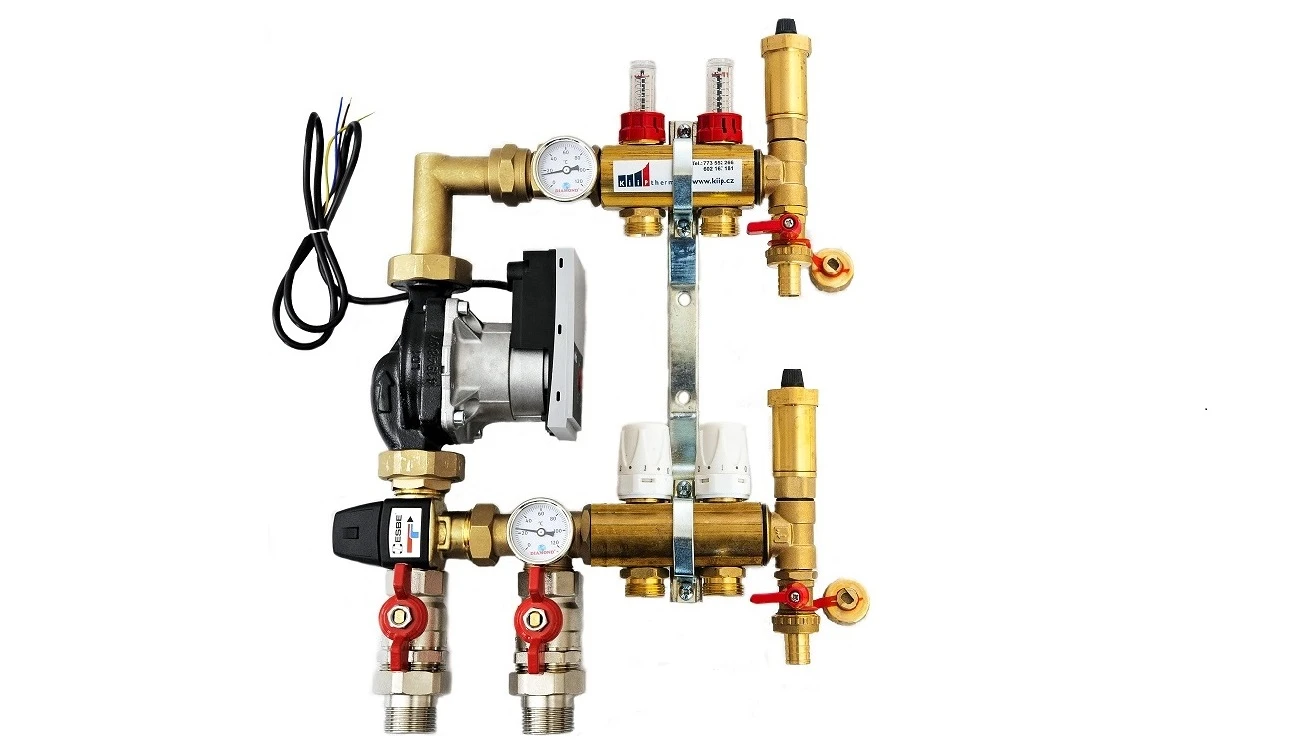

KIIPTHERM PROFI 5R - 2 okruhy, rozdělovač podlahového vytápění s čerpadlem, směšováním, hlavice a průtokom.

KIIPTHERM PROFI 5R -  2 okruhy, rozdělovač podlahového vytápění s čerpadlem, směšováním, hlavice a průtokom.

Doporučený rozměr skříně: podomítková 610 mm, nadomítková 580 mm

Připojení pro jednotlivé větve rozvodů trubek u rozdělovače je 3/4" s eurokonusem.

PROFI 5 je mosazný rozdělovač české výroby určený jak pro podlahové vytápění tak pro připojení otopných těles (radiátorů). Velkou výhodou PROFI rozdělovačů, je jednoduchá montáž a velmi jednoduché vyregulování jednotlivých otopných okruhů topného systému díky průtokoměrům. Rozdělovače jsou osazeny 1" kulovými kohouty se šroubením a vnitřním závitem pro připojení. Ruční hlavice lze nahradit termoelektrickými pohony KiipTherm. Pro ovládání elektrických pohonů doporučujeme prostorový termostat Elektrobock PT713-EI osazený kapilárou do podlahy pro hlídaní teploty podlahy. Jinak lze použít jakýkoliv spínací termostat na 230V nebo 24V dle použitého elektropohonu Honeywell Smart-T.

Rozdělovače PROFI 5 jsou určeny pro rozvod teplovodního podlahového výtápění a pro připojení otopných těles (radiátorů).

Rozdělovače se skládají ze dvou hlavních částí:
1. Tělo topné vody: Skládá se – z hlavního kulového uzávěru, termostatického směšovacího ventilu ESBE, čerpadla WILO YONOS PARA 25/1-6 průtokoměrů, vypouštěcího kohoutu, automatického odvzdušnění a diferenčního ventilu.
2. Tělo vratné vody: Skládá se – z hlavního kulového uzávěru, uzavíracích hlavic a ventilů a vypouštěcího kohoutu.

Termostatický směšovací ventil ESBE:
Slouží pro namíchání teploty topné vody do smyček. Udržuje teplotu topné vody na nastavené hodnotě. Teplotu lze měnit, po sundání krytky ventilu a otáčením regulačním kolem po směru hodinových ručiček teplotu snižovat z 70°C až na 30°C a proti směru hodinových ručiček teplotu zvyšovat z 30°C až na 70°C. Výstupní teplota topné vody je domíchána z vratné vody na požadovanou teplotu.

Čerpadlo:
Standardně je dodáváno čerpadlo WILO YONOS PARA 25/1-6, které dokáže snižovat otáčky na základě uzavíraní elektrických pohonů.

Průtokoměry
Slouží k nastavení průtoku topné vody v l/min a tím k vyregulování tlakových diferencích jednotlivých topných smyček ( vyvážení systému ). Po uvolnění černé pojistky na průtokoměru, směrem nahoru, točíme spodní částí průtokoměru ve směru hodinových ručiček a tím snižujeme průtok topné vody až do případného plného uzavření. Šroubování proti směru hodinových ručiček zvyšujeme průtok až do případného plného otevření. Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min. Vzhledem k tomu, že smyčky mohou být různě dlouhé a mít tak různé tlakové ztráty, měly by mít jednotlivé smyčky nastaveny stejný průtok z důvodu stejné rychlosti natápění všech smyček.  Max. provozní tlak je 1 MPa.

Automatický odvzdušňovací ventil:
Slouží k samostatnému, plně automatickému, odvzdušnění soustavy vytápění.

Na těle vratné vody jsou osazeny termostatické ventilové vložky s ručními hlavicemi, které slouží k uzavření jednotlivých smyček vytápění. S těmito ručními hlavicemi není možném jednotlivé větve regulovat. Ruční hlavice lze  demontovat a nahradit elektrickými pohony „Honeywell Smart-T“. Pro běžnou regulaci se doporučuje elektrický pohon „Honeywell Smart-T bez proudu uzavřen“ s kombinací s prostorovým termostatem, nejlépe doplněný podlahovým čidlem např. „Elektrobock PT713-EI“.

Rozdělovače lze osadit do podomítkových i nadomítkových skříní.

Rozteč připojení 87mm

Stavební délka: 302mm

Stavební výška: 457mm

Návod ke stažení zde
