KIIPTHERM PROFI 4R - 6 okruhů, rozdělovač podlahového vytápění s hlavicemi a průtokoměry

KIIPTHERM PROFI 4R -  6 okruhů, rozdělovač podlahového vytápění s hlavicemi a průtokoměry

Doporučený rozměr skříně: podomítková 610 mm, nadomítková 725 mm

Připojení pro jednotlivé větve rozvodů trubek u rozdělovače je 3/4" s eurokonusem.

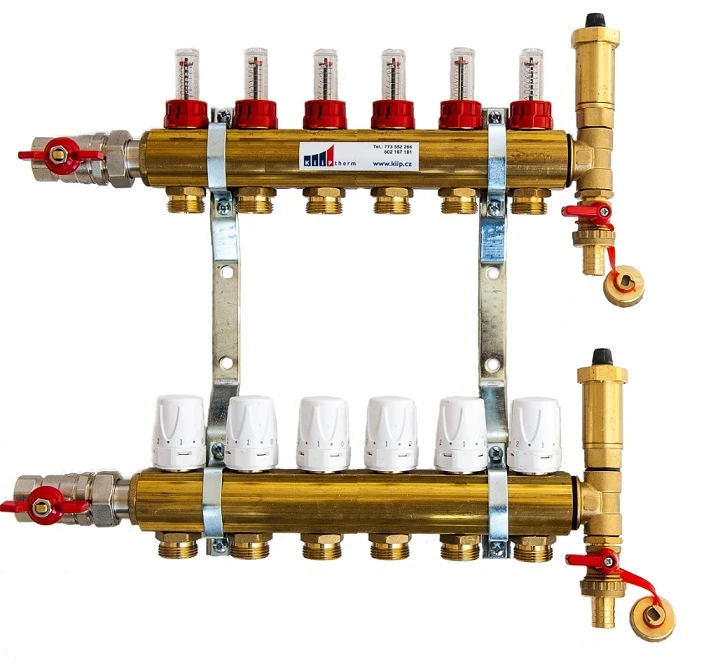

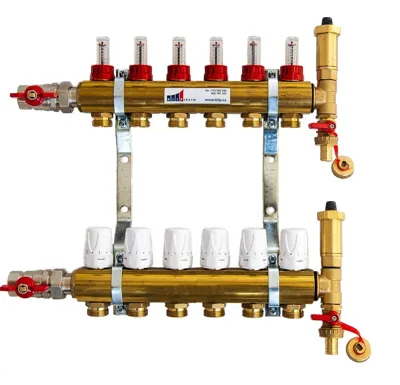

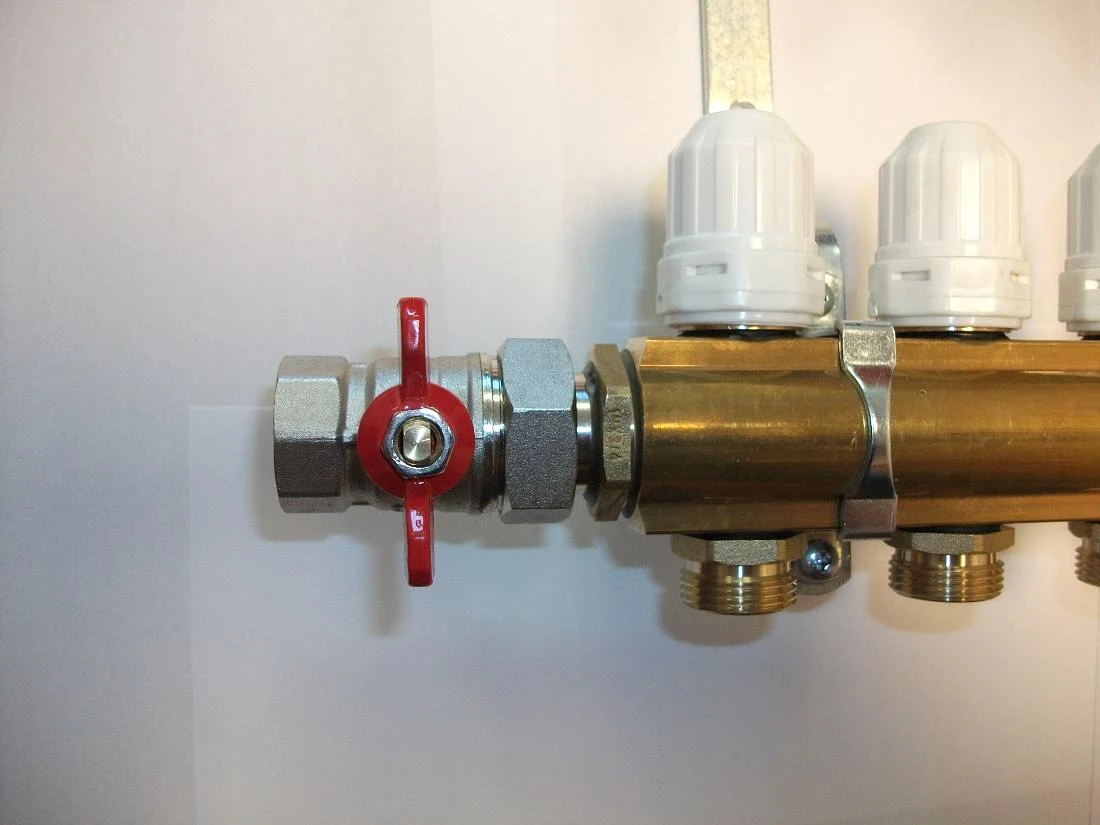

PROFI 4 je mosazný rozdělovač české výroby určený jak pro podlahové vytápění tak pro připojení otopných těles (radiátorů). Velkou výhodou PROFI rozdělovačů, je jednoduchá montáž a velmi jednoduché vyregulování jednotlivých otopných okruhů topného systému díky průtokoměrům. Rozdělovače jsou osazeny 1" kulovými kohouty se šroubením a vnitřním závitem pro připojení. Ruční hlavice lze nahradit termoelektrickými pohony KiipTherm. Pro ovládání elektrických pohonů doporučujeme prostorový termostat Elektrobock PT713-EI osazený kapilárou do podlahy pro hlídaní teploty podlahy. Jinak lze použít jakýkoliv spínací termostat na 230V nebo 24V dle použitého elektropohonu Honeywell Smart-T.

Rozdělovače PROFI 4 jsou určeny pro rozvod teplovodního podlahového výtápění a pro připojení otopných těles (radiátorů). Rozdělovače se skládají ze dvou hlavních částí:

1. Tělo topné vody: Skládá se z hlavního kulového uzávěru, průtokoměrů, vypouštěcího kohoutu a automatického odvzdušnění.
2. Tělo vratné vody: Skládá se z hlavního kulového uzávěru, uzavíracích hlavic a ventilů, vypouštěcího kohoutu a odvzdušnění.

Průtokoměry:
Slouží k nastavení průtoku topné vody v l/min a tím tak k vyregulování tlakových diferencích jednotlivých topných smyček (vyvážení systému). Po uvolnění černé pojistky na průtokoměru, směrem nahoru, točíme spodní částí průtokoměru ve směru hodinových  ručiček a tím snižujeme průtok topné vody až do případného plného uzavření. Šroubování proti směru hodinových ručiček zvyšujeme průtok až do případného plného otevření. Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min. Vzhledem k tomu,  že smyčky mohou být různě dlouhé a mít tak různé tlakové ztráty, měly by mít jednotlivé smyčky nastaveny stejný průtok z důvodu stejné rychlosti natápění všech smyček.  Max. provozní tlak je 1 Mpa.

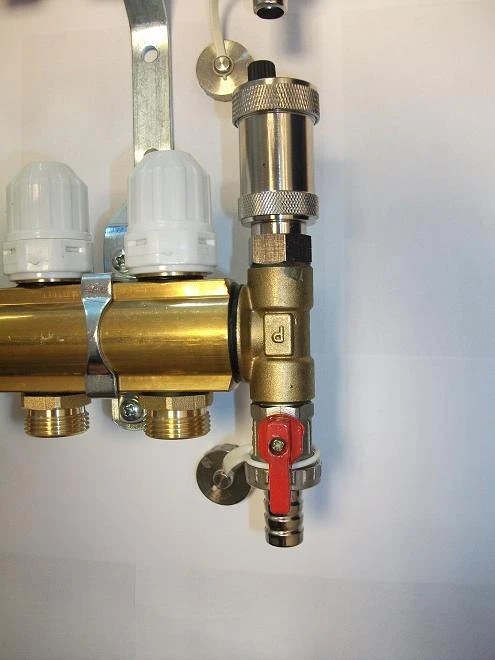

Automatický odvzdušňovací ventil:
Slouží k samostatnému plně automatickému odvzdušnění soustavy vytápění.

Na těle vratné vody jsou osazeny termostatické ventilové vložky s ručními hlavice, které slouží k uzavření jednotlivých smyček vytápění. S těmito hlavicemi se není možném jednotlivé větve regulovat. Ruční hlavice lze  demontovat a nahradit elektrickými pohony Honeywell  Smart-T. Pro běžnou regulaci se doporučuje elektrický pohon Honeywell Smart-T bez proudu uzavřen s kombinací s prostorovým termostatem, nejlépe doplněný podlahovým čidlem např. Elektrobock PT713-EI.

Rozdělovače lze osadit do podomítkových i nadomítkových skříní.

Rozteč připojení 235mm

Stavební délka: 429mm

Stavební výška: 415mm

Návod ke stažení zde
