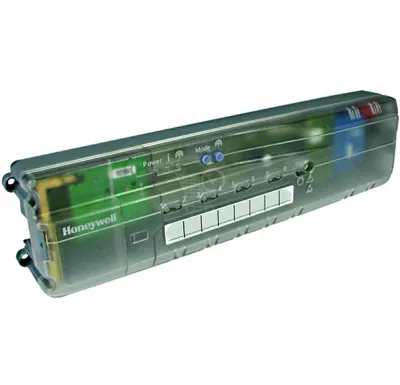

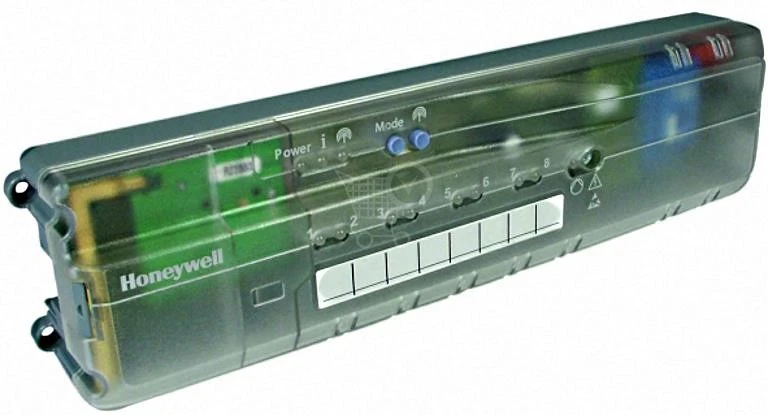

Honeywell EVOHOME HCE80R Regulátor podlahového vytápění

Honeywell EvoHome zónový regulátor podlahového vytápení pro 5 zón s možností připojení externí antény HRA80 pro bezdrátovou komunikace s řídící jednotkou EvoTouch, HCW82 a HCF82a s reléovým výstupem.

Zónové regulátory jsou použitelné pro individuální zónovou regulaci prostorové teploty. Komunikace s ostatními bezdrátovými komponenty ve frekvenčním pásmu 868 MHz. Aplikacemi jsou podlahové vytápění/chlazení a regulace otopných těles. Každá zóna může být regulovatelná bezdrátovým prostorovým čidlem s korekcí nebo bez korekce.

Díky použitým komponentům systému HCW82/HCF82 je naměřená pokojová teplota přenášena do zónového regulátoru. Základní konfigurace každého regulátoru HCE80/HCC80/HCE80R a HCC80R je pro 5 zón, použitím rozšiřujícího modulu HCS80 je možné rozšíření na 8 zón.

Hlavní rysy:

• 5 nezávislých teplotních zón, je možné rozšířit na 8 zón
• Na každou zónu mohou být připojeny až 3 pohony (konektory – jinak do max. proudové zátěže)
• Možné použítí termoelektrických pohonů bez napětí normálně otevřené nebo uzavřené

• Integrované relé čerpadla
• Zpětná vazba na zdroj tepla:
• Analogový výstup (pouze HCE80 / HCC80)
• Integrované relé se samonastavitelným kontaktem 42 V AC/DC (pouze u HCE80R / HCC80R)
• Bezdrátový přenos do reléové jednotky HC60NG/R6660D

• Zónový regulátor je možno přepínat mezi vytápěním a chlazením
• Až pro 3 zónové regulátory může být použita pouze jedna externí anténa
• Typy s integrovanou nebo externí anténou
• Rychlá montáž termoelektrických pohonů svorkami
• Inteligentní regulační algoritmus fuzzy logiky
• Jednoduchá diagnostika bezdrátového přenosu
• Indikace provozního stavu světelnými LED

Specifikace:

• Dvoutlačítkové ovládání
• Přepínač pro pohony bez napětí otevřené/uzavřené
• Kontrolní LED stavu jednotlivých zón
• Kontrolní LED stavu otevření ventilu
• Stálá kontrola bezdrátové RF komunikace
• Možné sběrnicové propojení až 3 zónových regulátorů, pro tento systém stačí pouze jedna integrovaná nebo externí anténa
• Nastavení: Algoritmus regulace založený na fuzzy logice
• Fyzické vstupy: Připojení externí antény HRA80
• Vstup pro přepínač vytápění/chlazení
• Fyzické výstupy: 15 konektorů pro připojení pohonů MT4–230 (jinak do max. proudové zátěže)
• Výstup pro čerpadlové relé
• Analogová zpětná vazba na zdroj tepla u zónových regulátorů HCE80, HCC80, připojení do MCR, Panther, Tiger, Smile, Excel
• Reléová zpětná vazba u zónových regulátorů HCE80R, HCC80R(beznapěťový kontakt max. 42 V)
• Montáž: Na DIN lištu nebo na zeď
• Svorkovnice: Konektory s klipem
• Napájení: 230 V, 50Hz, 1750 VA s možností připojení čerpadla (max. 6 A)
