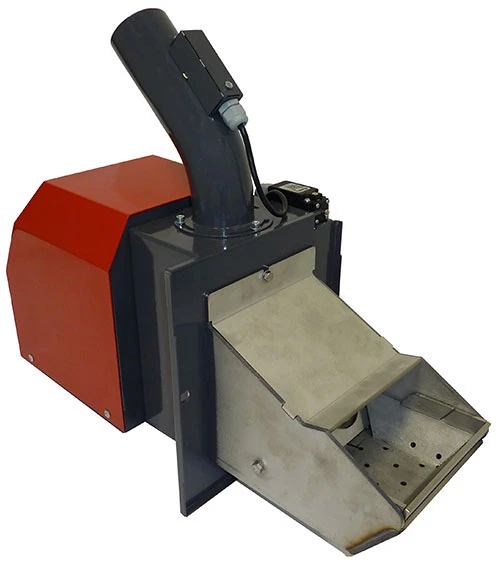

Atmos Hořák na pelety A25 pro kotle SP

Atmos Hořák na pelety A25 pro kotle SP

Kotle a hořáky DCxxSP(X) a CxxSP jsou v provedení vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami. Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalci „plug and play“.

Předepsané palivo:
Kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm,
délce 10 až 25 mm a výhřevnosti 16 - 19 MJ.kg-1.

Řízení hořáku:
Elektronickou regulací AC07X (AC07), která ovládá chod externího dopravníku,
dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému.
Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem
na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene.
Chod hořáku je signalizován na displeji elektronické regulace.

Dávkování paliva:
Externím šnekovým dopravníkem řízeným z elektronické regulace hořáku.

Zapalování paliva:
Automatické za pomoci dvou elektirckých spirál.

Základní funkce hořáku:
- Možnost využití dvou rezervních výstupů R a R2 pro různé aplikace
- Možnost zapojení čtyř různých čidel TS, TV, TK a TSV
- TS - čidlo spodní na nádrži
- TV - čidlo vrcádrži
- TK - čidlo kotle nebo prostřední čidlo na nádrži
- TSV - čidlo spalin nebo solárního panelu

Hořáky ATMOS A25 je určen pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry
o průměru 6 - 8 mm, o délce 10 - 25 mm a výhřevnosti 16 - 19 MJ.kg-1.
Výhodou hořáku je automatické zapalování paliva pomocí žhavící spirály,
která zapálí pelety kdykoli je potřeba zatopit.
Hořák a kotel tak pracuje na plný výkon s nejvyšší účinností 85 až 90 %
a nejlepší kvalitou spalování.Na rozdíl od řady konkurenčních výrobků,
které nemají zapalovací zařízení a musí vždy udržovat žhavou vrstvu ve spalovacím prostoru.
Takový provoz na malý výkon, kdy klesá teplota spalin pod 100 °C způsobuje kondenzaci dehtů
a kyselin ve spalovacím prostoru a komíně, nižší účinnost, vyšší spotřebu paliva,
horši kvalitu spalovaní, větší zanášení kotle a častější čištěni.
U našich výrobků provádíme vybíráni popela pouze jednou za 7 až 30 dní,
podle kvality paliva a výkonu kotle. Hořáky nejsou určeny pro tmavé pelety,
které se spékají ve spalovací komůrce hořáku.
V takovém případě ztrácíme komfort vytápění a je nutné spalovací komůrku hořáku čistit jednou za 1 - 3 dny.

Výkon hořáku: 4,5 - 24 kW

V případě, že chcete spalovat méně kvalitní dřevěné pelety, vybavte hořák pneumatickým čištěním.

Ideálním řízení hořáku je podle dvou čidel (TV a TS) na vyrovnávací nádrži.
Řídící jednotka si hlídá natopení vyrovnávací nádrže
zcela automaticky a zaručuje vždy dostatek energie pro topný systém.
Tento způsob zapojení vám uspoří palivo,
elektrickou energii a zvýší životnost hořáku na pelety.

Elektronická řídící jednotka hořáku také ovládá odtahový ventilátor kotle,
čerpadlo v kotlovém okruhu a nebo solární systém.

Elektronická jednotka hořáku umožňuje řídit provoz hořáku pomocí čtyř čidel tak,
že pokud čidlo na solárním panelu zjistí,že je výhodné ohřívat vyrovnávací nádrž
energií ze slunečního kolektoru, zajistí regulace hořáku

Provoz hořáku funguje následovně:

V případě, že hořák dostane pokyn ke startu, nebo vznikne-li potřeba topit,
nasype dopravník pelety do hubice hořáku a žhavící spirálou si je sám zapálí.
Po dostatečném rozhoření pelet najede hořák na nastavený výkon,v kterém setrvá
do doby než je systém vytopen. Poté se hořák vypne a pelety v komůrce hořáku dohoří.
Celý cyklus se v případě další potřeby vždy opakuje.
Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací hořáku,
která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému.

Hořák umožňuje velké množství individuálních nastavení popsaných v návodu k obsluze.
