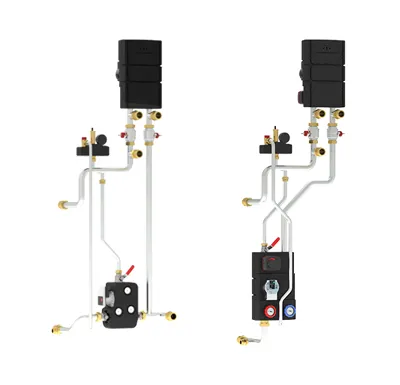

Atmos F2 Laddomat P0602 pro (DC32S, DC40SX, DC15GS, DC20GS, DC25GS,DC32GS, DC18GD, DC25GD, DC30GD)
| Kód | 0153162 |
| Kód výrobce | P0602 |
| Výrobce | Atmos |
| Záruka | 24 měsíců |
| Typ dopravy | Dle hodnoty zboží |
Atmos F1 Laddomat P0601 pro (DC18S, DC22S, DC22SX, DC25S, DC30SX,C15S, C18S, AC16S, AC25S)
Zapojení s Laddomatem 22 a čerpadlovou skupinou GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh.
Složení sady: nerezové potrubí, Laddomat X22 s kulovými ventily v kotlovém okruhu, čerpadlová skupina ESBE GRA211 bez servopohonu pro systémový okruh, pojišťovací sestava KSG (odvzdušňovací a pojišťovací ventil 2,5 bar, manometr) dva kulové ventily 6/4“, speciální mosazné vsuvky s plochým těsněním, 6/4“ zátky.
Zapojení ATMOS F1, F2, F3 a F4
Je profesionální nerezové zapojení postavené na potrubí o průměru 35x1,5 mm určené pro udržení minimální teploty vratné vody do kotle s využitím armatury Laddomat 22 nebo trojcestného ventilu se servopohonem ESBE (60 s) na zpátečce.
Zapojení je dále vybaveno čerpadlovou skupinou ESBE s trojcestným ventilem
pro řízení teploty vody do topného systému. U varianty zapojení F3 a F4 je
trojcestný ventil osazen servopohonem ESBE (120 s), který ideálně využijeme u
kotlů s ekvitermní regulací ATMOS ACD 03/04.
Výhody:
Hotové zapojení pro snadné a rychlé připojení kotle pomocí dvou 6/4” šroubení
s plochým těsněním.
Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce
(pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, dvě čerpadla, dva
uzavírací ventily, trojcestný ventil a u varianty F3 a F4 dva servopohony).
Zapojení je připraveno pro připojení kotle přímo do topného systému nebo pro
zapojení kotle s akumulačními nádržemi.
Zapojení umožňuje u rozsáhlejšího topného systému jeho rozšíření na dva nebo
tři topné okruhy zakoupením speciálního rozdělovače a potřebné čerpadlové
skupiny.
| 1 – výstup (teplé vody) do topného systému | |
| 2 – zpátečka z topného systému | |
| 3 – vstup (teplé vody) z akumulační nádrže do čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit) |
|
| 4 – zpátečka do akumulační nádrže z čerpadlové skupiny topného okruhu (při zapojení bez akumulační nádrže nutno zaslepit) |
|
| 5 – výstup teplé vody z kotle do akumulační nádrže (při zapojení bez akumulační nádrže nutno zaslepit) |
|
| 6 – zpátečka z akumulační nádrže do kotle (při zapojení bez akumulační nádrže nutno zaslepit) | |
| 7 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr) | |
| 8 – čerpadlová skupina ESBE GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh | |
| 9 – Laddomat X22 pro jeden kotlový okruh (se speciálními kulovými ventily) | |
| 10 – čerpadlo v kotlovém okruhu (součást Laddomatu X22) | |
| 11 – teploměry (součást Laddomatu X22) | |
| 12 – šroubení s kulovým ventilem – vnější závit (součást Laddomatu X22) |
|
| 13 – kulové ventily pro přepnutí při zapojení s a bez akumulační nádrže (pro doladění průtoků) | |
| 14 – výstup pro expanzní nádobu (1“) |
| Příslušenství v příbalu | |
| – ploché těsnění 3/4” – 3 mm | 2 ks |
| – ploché těsnění 1” – 3 mm | 3 ks |
| – ploché těsnění 6/4” – 3 mm | 6 ks |
| – ploché těsnění 2” – 3 mm | 1 ks |
| – zátka 1” | 1 ks |
| – zátka 6/4” | 4 ks |
| – teploměry k Laddomatu 22 | 3 ks |
Předepsané nastavení čerpadla v kotlovém okruhu
– na maximum a konstantní výtlačnou výšku
Doporučujeme neměnit
Varianty použití Zapojení ATMOS F1 / F2
Ukázka zapojení ATMOS F1 / F2 Laddomat s akumulační nádrží (kotlový okruh + rozdělovač + dva topné okruhy + okruh pro ohřev TUV)
Ukázka zapojení ATMOS F1 / F2 Laddomat s akumulační nádrží (kotlový okruh + jeden topný okruh + ohřev TUV)
| Výrobce | Atmos |
