Atmos F12 Laddomat 15 - 24 kW

Atmos F12 Laddomat 15 - 24 kW

Pro kotle: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S, DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD, C25ST, C32ST, DC18SP, DC25SP, DC30SPX, DC32SP

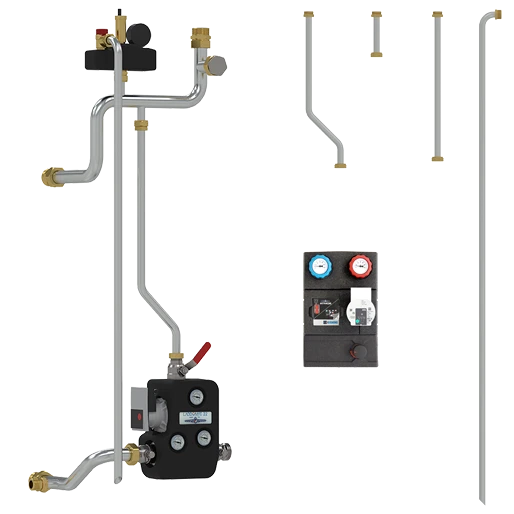

Zapojení kotlů ATMOS F12 Laddomat

Profesionální nerezové zapojení postavené na potrubí o průměru 35 x 1,5 mm určené pro udržení minimální teploty vratné vody do kotle a rychlé připojení kotle pomocí dvou 6/4” šroubení s plochým těsněním. Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce – pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, Laddomat 22, sadu trubek pro různé varianty kotlů a nezapojenou samostatnou čerpadlovou skupinu ESBE typ GRA211 s ručně ovládaným trojcestným ventilem a čerpadlem.

Zapojení pro kotle ATMOS s ručním přikládáním do 40 kW

ATMOS F12 Laddomat

Zapojení (kotlový okruh) s Laddomatem 22 a nezapojenou čerpadlovou skupinou GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh.
Tato sada obsahuje čtyři trubky o různých délkách umožňující instalaci na různé typy kotlů ATMOS.

1 – vertikální výstup teplé vody z kotle do akumulační nádrže (topného systému – čerpadlové skupiny)
2 – horizontální výstup teplé vody z kotle do akumulační nádrže (topného systému – čerpadlové skupiny)
3 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
4 – čerpadlová skupina ESBE GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh
5 – Laddomat X22 pro jeden kotlový okruh (se speciálními kulovými ventily)
6 – čerpadlo v kotlovém okruhu (součást Laddomatu X22)
7 – teploměry (součást Laddomatu X22)
8 – šroubení s kulovým ventilem – vnější závit (součást Laddomatu X22)
9 – výstup pro expanzní nádobu (1“)
10 – zpátečka z akumulační nádrže (topného systému) (vstup do Laddomatu – 6/4” vnější závit)
Příslušenství v příbalu
– ploché těsnění 3/4” – 3 mm	1 ks
– ploché těsnění 1” – 3 mm	7 ks
– ploché těsnění 6/4” – 3 mm	4 ks
– ploché těsnění 2” – 3 mm	2 ks
– teploměry k Laddomatu 22	3 ks
– vsuvka 6/4”	1 ks
	– zátka 1”	1 ks
	Potrubí v příbalu
	– trubka kotlového okruhu (B) Ø 22 x 1,5 x 520	1 ks

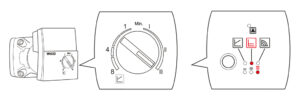

Předepsané nastavení čerpadla v kotlovém okruhu – na maximum a konstantní výtlačnou výšku Doporučujeme neměnit	– prodloužení kotlového okruhu (C) Ø 22 x 1,5 x 144	1 ks
	– prodloužení kotlového okruhu (D) Ø 22 x 1,5 x 497	1 ks
	– trubka pojistného ventilu (E) Ø 22 x 1,5 x 1678	1 ks

Rozměr A

Rozměr B

Varianta	Výška zapojení (pro kotle)	A výška	B hloubka zapojení za kotlem
A	1 – ATMOS F12 Laddomat – výrobní provedení (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD)	1405	280 – 340
B	2 – ATMOS F12 Laddomat – s trubkou B v kotlovém okruhu (DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)	1331	280 – 340
A + C	3 – ATMOS F12 Laddomat – s trubkami A + C v kotlovém okruhu (C25ST, C32ST)	1576	280 – 340
B + D a E	4 – ATMOS F12 Laddomat – s trubkami B + D v kotlovém okruhu a trubkou E na pojistném ventilu (DC18SP, DC25SP, DC30SPX)	1831	280 – 340
A + D a E	5 – ATMOS F12 Laddomat – s trubkami A + D v kotlovém okruhu a trubkou E na pojistném ventilu (DC32SP)	1903	280 – 340
– rozměry v mm * výška čerpadlové skupiny 400 mm / ** výška rozdělovače 170 mm *** délka trubky A je 616 mm – výrobní provedení
