Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.

Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.

Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.

 Výhody zplynovacích kotlů na kusové dřevo ATMOS

• Možnost spalovat velké kusy dřeva
• Velký zásobník paliva - dlouhá doba hoření
• Trubkový výměník
• Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
• Malé rozměry a nízká hmotnost
• Vysoká kvalita

Životní prostředí

Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR. Kotle jsou dle ČSN EN 303-5 zařazeny do třídy 5 (Ekodesign) a proto je na ně poskytována dotace ze Státního Fondu životního prostředí (Kotlíkové dotace).

Osvědčení a certifikace

Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München – Německo, Rusko, Bělorusko, Litva, Lotyšsko, Ukrajina, Švédsko, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem – ČSN EN 303-5.
Chráněno průmyslovým patentem.


Pohled do horní přikládací komory                                             Velikost přikládacího otvoru

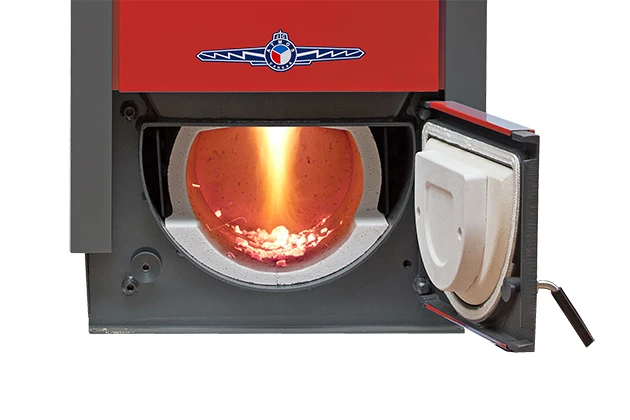

Pohled do spodní spalovací komory                                     Plamene ve spodní spalovací komoře

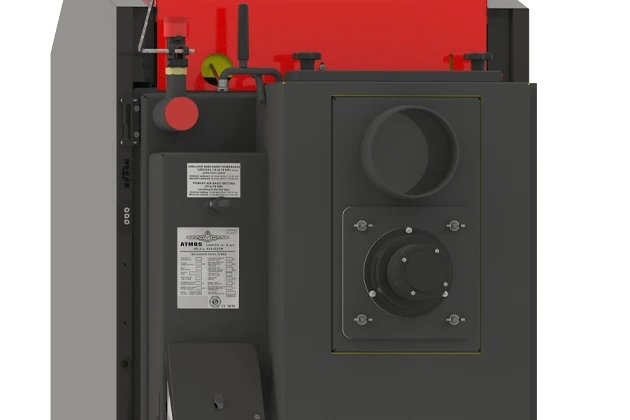

Trubkový výměník                                                       Odtahový ventilátor a kouřové hrdlo

Instalace

Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.

MODELY KOTLŮ DCxxGD JSOU URČENY POUZE PRO ZAPOJENÍ S AKUMULAČNÍMI NÁDRŽEMI O DOSTATEČNÉM OBJEMU A TO MINIMÁLNĚ 55 LITRŮ NA 1 INSTALOVANOU kW VÝKONU KOTLE.

Laddomat 22 a termoregulační ventil                          Chladící smyčka kotle

Zapojení kotle s Laddomatem 22 a akumulačními nádržemi

Zapojení kotle s regulací ACD 01 a akumulačními nádržemi

Regulace kotlů

Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).

Ovládací panel kotle se standardní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Ekvitermní regulace ACD 03

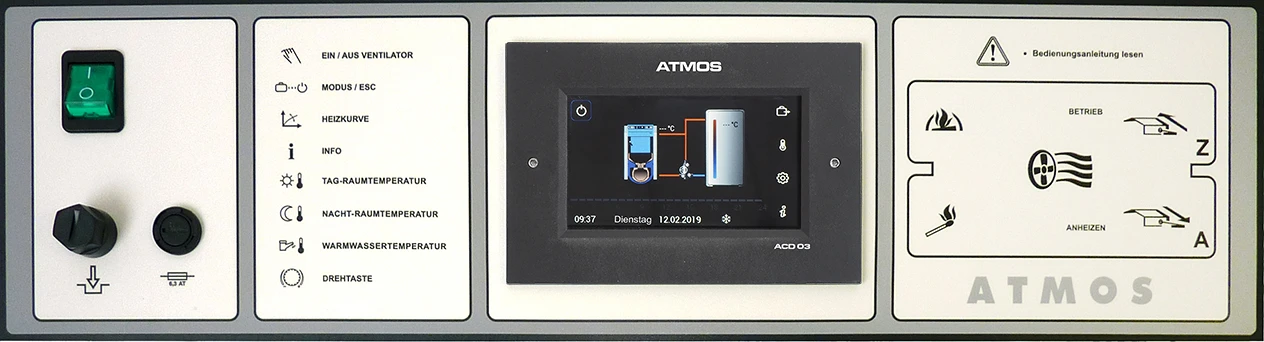

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ekvitermní regulace ACD 04

Kotle DC18GD, DC25GD a DC30GD lze z výroby objednat s vestavěným dotykovým ovládáním ATMOS ACD 04 pouze v kombinaci s Automatickým zapalováním dřeva (AIW). Kotle jsou již vybaveny všemi potřebnými čidly. Tato jednotka je navržena pro komfortní ovládání teplovodního systému vytápěného objektu. Regulátor obsahuje funkce pro přímé ovládání kotle, kotlového okruhu, tří topných okruhů, teplé užitkové vody, soláru atd.
