Atmos DC 32 S Kotel na tuhá paliva s elektronickou regulací AC32
| Kód | 0039581 |
| Výrobce | Atmos |
| Výkon | 35 kW |
| Záruka | 24 měsíců |
| Typ dopravy | Velkoobjemová XXL |
Atmos DC 32 S Kotel na tuhá paliva s elektronickou regulací AC32

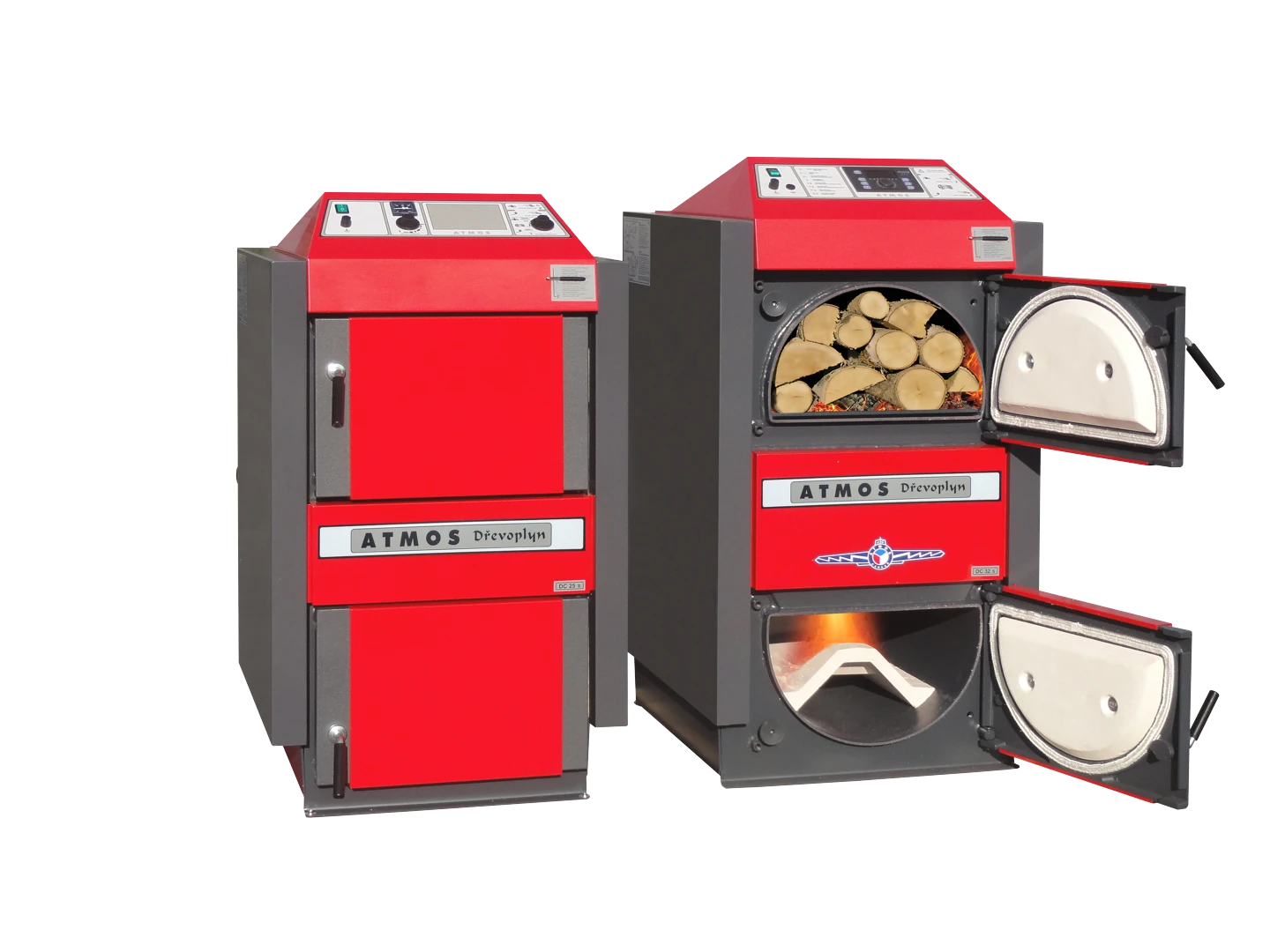

Ekologické zplynovací kotle na dřevo Atmos DC 32 S
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na dřevo ATMOS
Možnost spalovat velké kusy dřeva
Velký zásobník paliva - dlouhá doba hoření
Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
Kotel bez trubkovnice - snazší čištění
Malé rozměry a nízká hmotnost
Vysoká kvalita
Životní prostředí
Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR.
DC18S ATMOS Dřevoplyn - kotel na dřevo

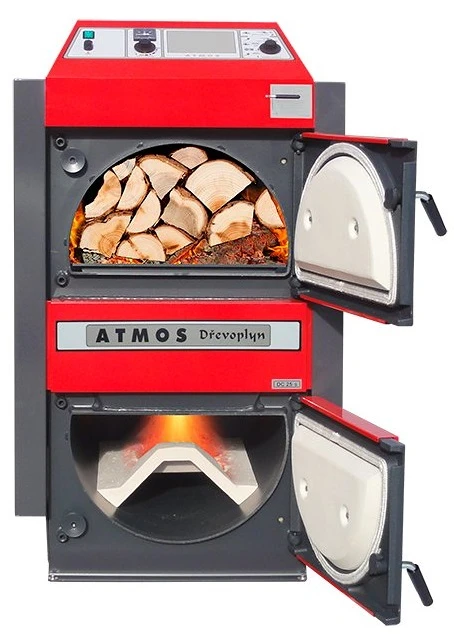

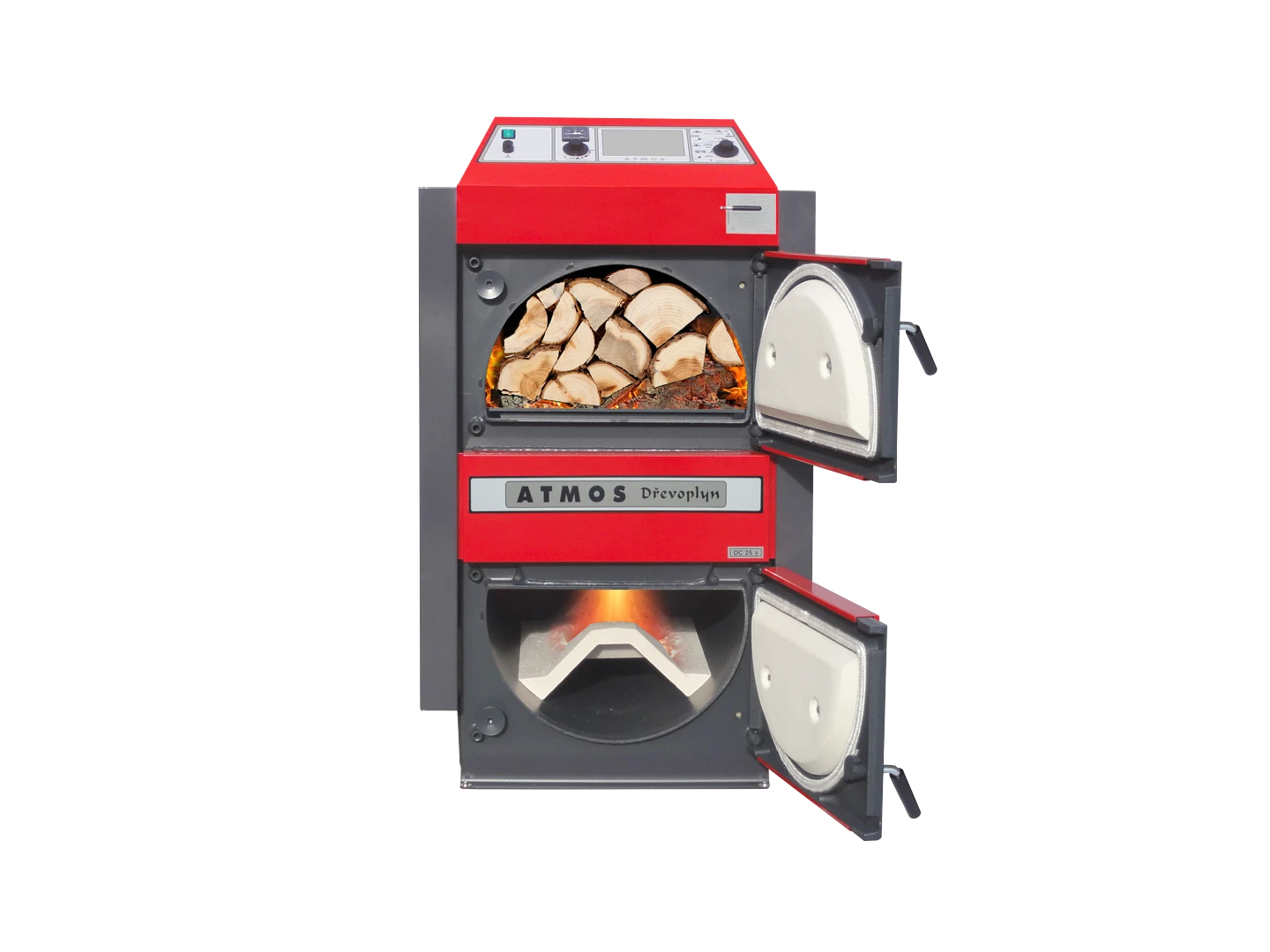

Pohled do horní přikládací komory - Dřevoplyn

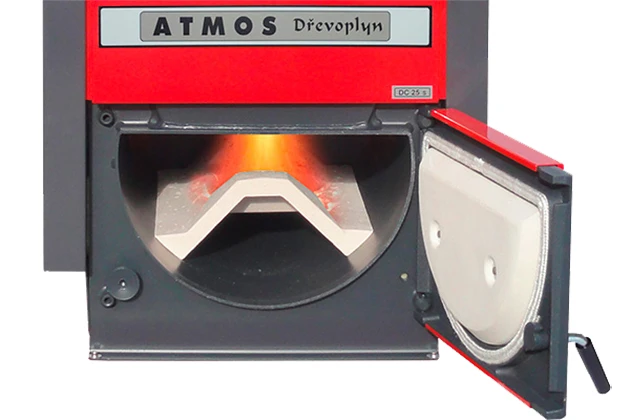

Plamene ve spodní spalovací komoře DCxxS - Dřevoplyn - střecha
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 01/03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Laddomat 22 a termoregulační ventil Chladící smyčka kotle
Zapojení kotle s Laddomatem 22 bez akumulační nádrží
Zapojení kotle s regulací ACD 01 a akumulačními nádržemi
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (nedoporučujeme stálý provoz s vypnutým odtahovým ventilátorem).
Vzduchová regulační klapka Regulátor tahu typ FR 124
Ovládací panel kotle se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
kkk
Legenda k nákresu kotlů na dřevo
| 1. | Těleso kotle | 24. | Regulační termostat ventilátoru (kotlový) |
|---|---|---|---|
| 2. | Dvířka plnící | 25. | Výplň dvířek - Sibral |
| 3. | Dvířka popelníková | 26. | Těsnění dvířek - šňůra 18x18 |
| 4. | Ventilátor odtahový (S) | 29. | Kondenzátor odtahového ventilátoru |
| 5. | Žáruvzdorná tvarovka - tryska | 33. | Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC32GS, DC40GS, DC50S, DC70S, DC40SE, DC50SE, DC75SE) |
| 6. | Ovládací panel | 35. | Spalinový termostat |
| 7. | Bezpečnostní termostat | 36. | Bezpečnostní termostat (Pozor - při přetopení nutno zamáčknout) |
| 8. | Regulační záklopka | 37. | Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE) |
| 9. | Žáruvzdorná tvarovka - u typu GS - bok topeniště | 39. | Brzdič spalin podél kulového prostoru (DC18S) |
| 10. | Žáruvzdorná tvarovka - u typu GS - kulový prostor L+P - (keramická střecha (DCxxS)) | 42. | Regulace primárního vzduchu |
| 11. | Těsnění - trysky | 43. | Regulace sekundárního vzduchu |
| 12. | Žáruvzdorná tvarovka - půlměsíc | ||
| 13. | Zatápěcí záklopka | ||
| 14. | Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru | ||
| 15. | Víko čistící | ||
| 17. | Táhlo zatápěcí záklopky | ||
| 18. | Teploměr | K | - hrdlo kouřovodu |
| 19. | Clona rámečku | L | - výstup vody z kotle |
| 20. | Vypínač s kontrolkou | M | - vstup vody do kotle |
| 22. | Regulátor tahu - Honeywell FR 124 | N | - nátrubek pro napouštěcí kohout |
| 23. | Chladící smyčka proti přetopení | P | - nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC15GS | |
| A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 | 1399 | 1280 |
| B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 | 1160 | 670 |
| C | 675* | 675* | 675* | 675* | 678 | 678 | 678 | 678 | 678 |
| D | 874 | 874 | 874 | 874 | 950 | 950 | 950 | 1047 | 950 |
| E | 150 (152) | 150 (152) |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
150 (152) |
180 | 150 (152) |
| F | 65 | 65 | 65 | 65 | 69 | 69 | 69 | 90 | 69 |
| G | 208 | 208 | 208 | 208 | 185 | 185 | 185 | 325 | 185 |
| H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 | - | 1008 |
| CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 0 | 256 |
| I | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 240 | 256 |
| J | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 2" | 2" | 6/4" |
| DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC100 | DC105S | DC150S | |
| A | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 | 1690 | 1813 | 1813 |
| B | 758 | 959 | 959 | 959 | 1042 | 1268 | 1170 | 1095 | 1295 |
| C | 678 | 678 | 678 | 678 | 678 | 678 | 970 | 1010 | 1010 |
| D | 950 | 950 | 950 | 1099 | 997 | 1086 | 1290 | 1459 | 1459 |
| E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 200 | 200 | 200 |
| F | 69 | 69 | 69 | 69 | 70 | 58 | 80 | 129 | 129 |
| G | 185 | 185 | 185 | 185 | 184 | 184 | 590 | 721 | 721 |
| H | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 | - | - | - |
| CH | 256 | 256 | 256 | 256 | 256 | 256 | 0 | 0 | 0 |
| I | 256 | 256 | 256 | 256 | 256 | 256 | 330 | 307 | 307 |
| J | 6/4" | 6/4" | 6/4" | 2" | 2" | 2" | 2" | 2" | 2" |
| Typ ATMOS | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S |
| Výkon kotle (kW) | 20 | 22 | 25/27 | 30 | 35 | 40 | 49,9 | 70 |
| Předepsaný tah komína (Pa/mbar) | 18/0,18 | 23/023 | 23/0,23 | 24/0,24 | 24/0,24 | 24/0,24 | 25/0,25 | 30/0,30 |
| Hmotnost kotle (kg) | 269 | 324 | 326 | 332 | 366 | 368 | 433 | 515 |
| Objem vody (l) | 45 | 58 | 58 | 58 | 80 | 80 | 89 | 93 |
| Obsah násypky (dm3(l)) | 60 | 95 | 95 | 95 | 135 | 135 | 180 | 180 |
| Délka dřeva (mm) | 330 | 530 | 530 | 530 | 530 | 530 | 730 | 730 |
| Spotř. na top. sez. Ø (prost. metry) | 20 | 22 | 25 | 30 | 35 | 40 | 50 | 70 |
| Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | |||||||
| Minimální teplota vratné vody | 65 °C | |||||||
| Účinnost (%) | 90,10% | 89,90% | 89,90% | 89,90% | 88,90% | 88,90% | 87,70% | 86,30% |
| Teplota spalin při jmenovitém výkonu (°C) | 157 | 177 | 177 | 177 | 185 | 185 | 255 | 245 |
| Třída kotle dle ČSN EN 303-5 | 5 | 5 | 5 | 5 | 5 | 5 | 4 | 4 |
| Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ |
| EKODESIGN | x | x | x | x | x | x | x | x |
| Dotované kotle v ČR | x | x | x | x | x | x | ||
| Typ ATMOS | DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC100 | DC105S | DC150S |
| Výkon kotle (kW) | 15 | 20 | 25 | 32 | 40 | 49 | 70 | 99 | 105 | 150 |
| Předepsaný tah komína (Pa/mbar) | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 25/0,25 | 25/0,25 | 26/0,26 | 35/0,35 | 25/0,25 | 25/0,25 |
| Hmotnost kotle (kg) | 302 | 343 | 431 | 436 | 485 | 538 | 690 | 820 | 901 | 1030 |
| Objem vody (l) | 56 | 64 | 80 | 80 | 90 | 120 | 170 | 294 | 265 | 306 |
| Obsah násypky (dm3(l)) | 66 | 80 | 120 | 120 | 160 | 210 | 280 | 400 | 300 | 400 |
| Délka dřeva (mm) | 250 | 330 | 530 | 530 | 530 | 530 | 730 | 730 | 550 | 750 |
| Spotř. na top. sez. Ø (prost. metry) | 15 | 19 | 25 | 32 | 40 | 50 | 70 | 99 | 105 | 150 |
| Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | |||||||||
| Minimální teplota vratné vody | 65 °C | |||||||||
| Účinnost (%) | 91,20% | 90,60% | 90,30% | 89,30% | 88,80% | 90,60% | 90,30% | 89% | 92% | 90,30% |
| Teplota spalin při jmenovitém výkonu (°C) | 134 | 166 | 158 | 171 | 250 | 165 | 161 | 165 | 172 | 180 |
| Třída kotle dle ČSN EN 303-5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ |
| EKODESIGN | x | x | x | x | x | x | x | x | x | x |
| Dotované kotle v ČR | x | x | x | x | x | x | x | x | x | |
| Typ | S ručním přikládáním |
| Emisní třída | 5 |
| Palivo | Dřevěné brikety, Dřevo |
| Materiál | Ocel |
| Odkouření průměr | 150 |
| Výrobce | Atmos |
| Výkon max. v kW | 35 |
| Výkon | 35 kW |
| Vyberte druh paliva | Pevná paliva |
| Hmotnost | 366,00 kg |
