Atmos DC 18 SP Kotel na tuhá paliva

Atmos DC  18 SP  Kotel na tuhá paliva

Kombinované kotle na zplynování dřeva s hořákem na pelety
(Hořák není součástí dodávky)

Řada kombi kotlů ATMOS DC18SP, DC25SP, DC30SPX, DC32SP umožňuje ekologické spalování dřeva na principu generátorového zplynování v kombinaci s hořákem na pelety (DCxxSP(SPX) - kód: H0048). Kotel umožňuje podle typu střídání paliv, ruční topení dřevem a plně automatické topení topíme peletami. V případě potřeby je samozřejmostí, možnost koupit kotel bez hořáku, s tím, že si jej pořídíme později anebo jej použijete z minulého kotle.

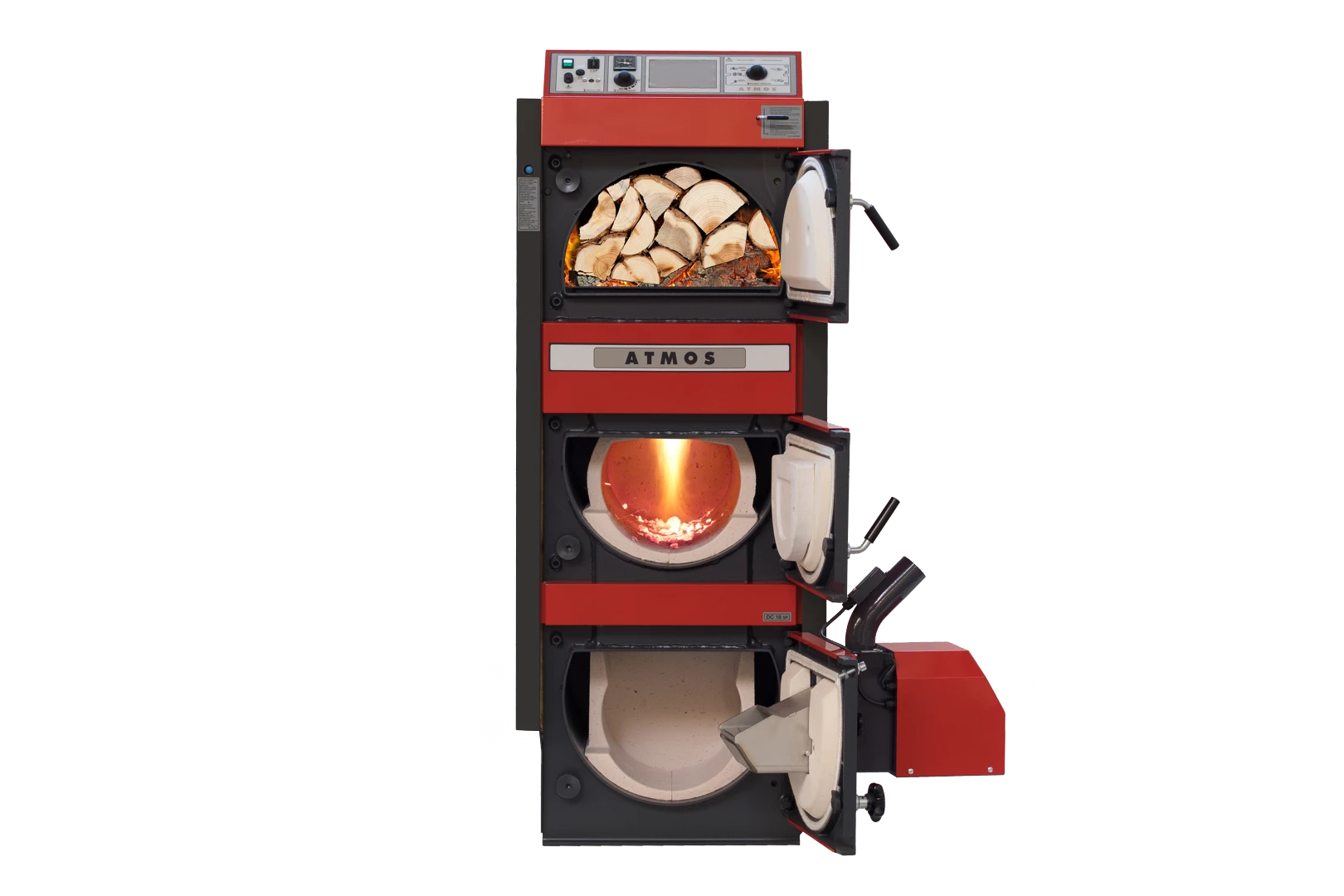

Kotel je konstruován jako těleso se třemi nad sebou posazenými komorami. Vrchní dvě komory slouží ke zplynování dřeva, tak jak to známe u klasických zplynovacích kotlů, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe odděleny vodním pláštěm, navzájem se tak příliš neovlivňují, a tím dosahuje kotel vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komína je řešen jedním výstupním hrdlem, a proto vystačíme s jedním komínem.

Výhody kotlů ATMOS

• možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli dřevo + pelety
• vysoká účinnost při jednotlivých palivech - prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
• levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
• malý zastavěný prostor - oproti více kotlům
• jeden komín a kouřovod
• ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189 (DC18SP, DC25SP, DC30SPX, DC32SP)
• dotovaný kotel – (DC18SP, DC25SP, DC30SPX, DC32SP)
• kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva/uhlí

Instalace

Kotel s kompaktním zásobníkem AZPD a pneumatickou dopravou APS250S

 Kotel DCxxSP se standardním zásobníkem na pelety 500 l

Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulační elektřinou nebo připojení solárních panelů.

Regulace a řízení

Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:

• Regulátor tahu HONEYWELL
• Kotlový (regulační) termostat
• Spalinový termostat
• Termostat na čerpadlo
• Hlavní vypínač a přepínací vypínač provozu kotle

Kotle a hořáky DCxxSP(X) jsou v provedení Model od 2018 vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.
Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalci „plug and play“.


Servopohon BELIMO a vzduchová regulační klapka    Regulátor tahu typ FR 124

Ovládací panel se standartní regulací

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem. Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.


Odtahový ventilátor a kouřové hrdlo                             Chladící smyčka kotle
