Atmos DC 18 S s úpravou pro hořák

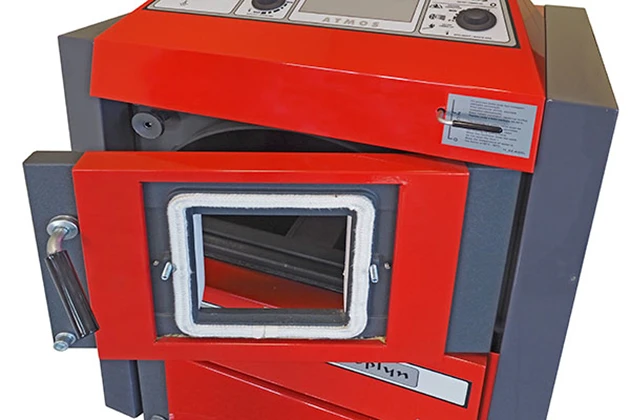

Zplynovací kotle ATMOS s úpravou pro hořák jsou moderním řešením, kdy do vrchních dvířek standardního zplynovacího kotle zabudujeme hořák na pelety ATMOS A25/A45.
Vytvoříme tak kotel na pelety přímo na míru s automatickým zapalováním paliva.

Kotle s úpravou jsou vybaveny z výroby veškerým potřebným příslušenstvím pro snadné řízení kotle (hořáku) podle potřeb zákazníka a dvou teplot (čidel) na vyrovnávací nádrži TV a TS.

(Od výrobního čísla kotle 327 700 jsou kotle vybaveny: 2x modul AD03, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 – 5 m), termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.)

Hořák na pelety ATMOS A25 lze použít pro všechny zplynovací kotle do výkonu 40 kW (mimo DC50S – 45 kW s hořákem ATMOS A45), vybavené odtahovým ventilátorem (mimo modelů DCxxGD, DCxxGS, DCxxGSX).

Zásobník na pelety a typ dopravníku zvolíme podle velikosti kotelny a tepelných ztrát objektu.

Cena kotle je bez hořáku.

Standardně jsou v této variantě vyráběny tyto modely:

Rozsah výkonu - původní palivo dřevo / pelety

• DC18S s úpravou pro hořák   20 / 6 – 20 kW
• DC22S s úpravou pro hořák   22 / 7 – 24 kW
• DC25S s úpravou pro hořák   27 / 7 – 24 kW
• DC30SX s úpravou pro hořák   30 / 7 – 24 kW
• DC32S s úpravou pro hořák   35 / 7 – 24 kW
• DC50S s úpravou pro hořák   49,9 / 13,5 – 45 kW (pro tento kotel je určen hořák ATMOS A45)

Kotle jsou zkonstruovány tak, že těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů
o tlouštce 8 až 3 mm, které se skládá:

Z vrchní komory (6 mm), která je ve vrchní části opatřena dvířky s otvorem pro zabudování hořáku na pelety
a ve spodní části opatřen zplynovací tryskou nebo otočným litinovým roštem pro snadné odstranění popela.

Ze spodního prostoru, který je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných
látek s vysokou účinností při ekologicky šetrném spalování, který slouží i jako popelník.

Výhody zabudování hořáku do standardního kotle

- Jednoduché a cenově přijatelné řešení
- Možnost vytápět komfortně peletami bez ručního přikládání
- Velký zásobník na pelety 500, 1000 l, textilní zásobní,
  část kotelny jako zásobník = doplňování paliva jednou za 7 a 14 dní, jednou za rok
- Pohodlné a bezprašné vybírání popela s odtahovým ventilátorem jednou za 7 až 30 dní
- Automatické zapalování pelet zapalovací spirálou u hořáku již v základu
- Vysoká účinnost 83 až 91 % podle typu paliva a kotle
  a nastaveného výkonu = velká úspora nákladů na vytápění
- Ekologické spalování - kotle dle ČSN EN 303-5 třídy 4 možná dotace
  z programu Zelená úsporám ze SFŽP a Kotlíkové dotace
- Chladící smyčka proti přetopení = bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva
- Malé rozměry a moderní design

Instalace

Při instalaci hořáku do vrchních dvířek zplynovacího kotle, je nutné použít dopravník o minimální délce 2 metry, tak aby délka hadice mezi dopravníkem a hořákem byla minimálně 20 cm z důvodu bezpečnosti.
Optimální délka hadice je však cca 40 cm, tak aby bylo možné snadno otevřít dvířka s hořákem na pelety při čištění spalovací komory.

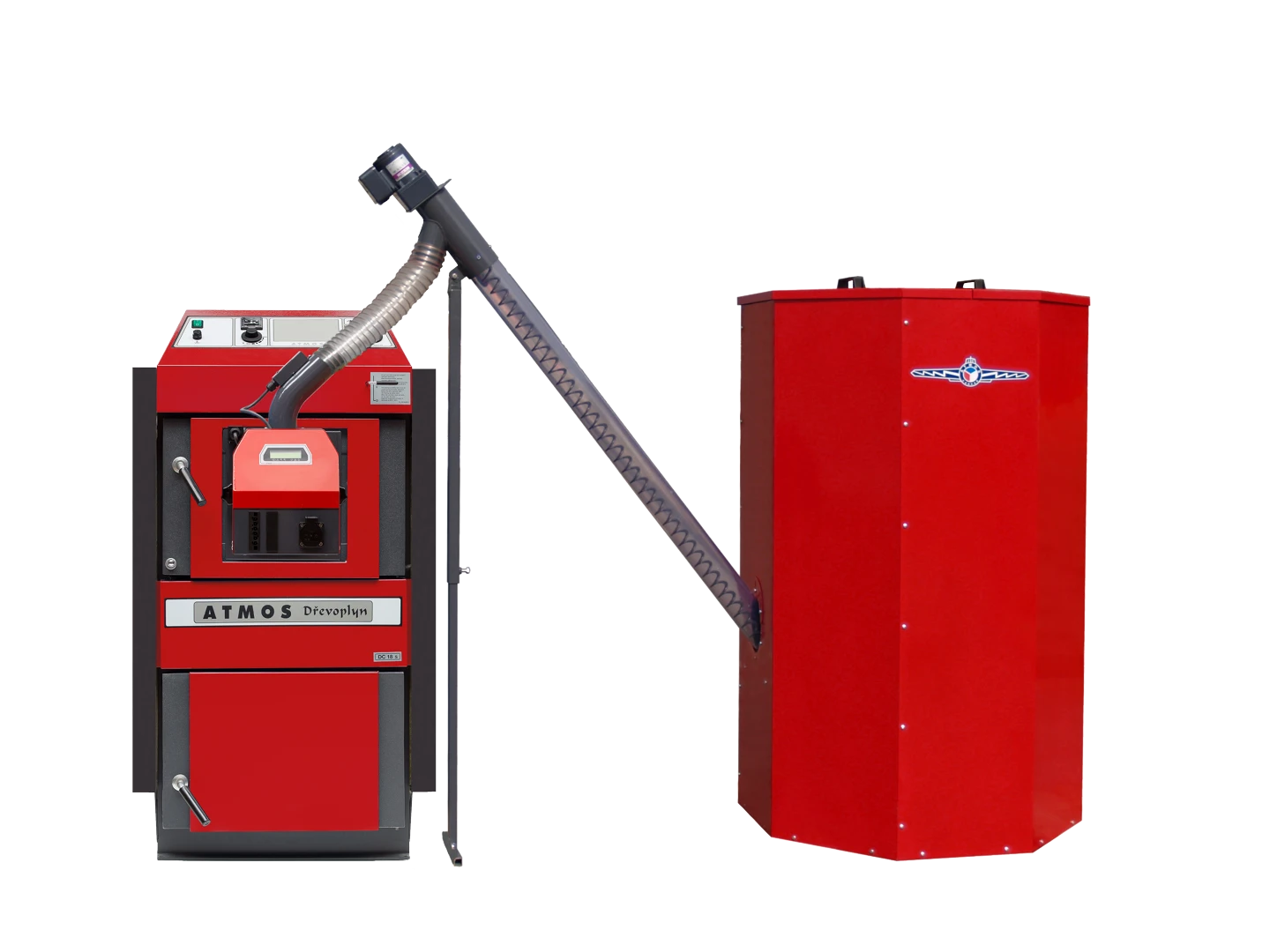

1-Komín
2-Kouřovod
3-Kotel
4-Hořák
5-Dopravník
6-Zásobník

Doporučené zapojení

Doporučeným zapojením kotle je zapojení s Laddomatem 22 nebo termoregulačním ventilem a vyrovnávací nádrží o objemu 500 nebo 1000 l pro docílení nízké spotřeby paliva a vysoké životnosti hořáku a kotle. Pro další úsporu paliva (až 20 %) a správnou funkci nabíjení vyrovnávací nádrže použijte speciálně vyvinutou regulaci ATMOS ACD 01 nebo čidla TV a TS, které jsou určeny pro speciální funkce hořáku ATMOS A25. Ideálním řízení hořáku je podle dvou čidel (TV a TS) na vyrovnávací (akumulační) nádrži. Řídící jednotka si hlídá natopení vyrovnávací nádrže zcela automaticky a zaručuje vždy dostatek energie pro topný systém. Tento způsob zapojení vám uspoří palivo, elektrickou energii a zvýší životnost hořáku na pelety.

INFO – Od 1. 3. 2017 jsou kotle s úpravou pro hořák vybaveny z výroby dvěma moduly AD03, přepínacím vypínačem, čidlem teploty kotle TK (KTF 20), termostatem na čerpadlo 70 °C a vývodem s konektorem pro čerpadlo v kotlovém okruhu.
Čidlo TK zasunuté v jímce kotle (z výroby), čidla TV a TS (příslušenství kotle od 1.3.2019) v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Moduly (2x AD03) vloženy pod přístrojovou kapotu kotle a zapojeny na svorkovnici kotle. Oba moduly AD03 ovládají odtahový ventilátor kotle a čerpadlo v kotlovém okruhu.
Provedení kotlů 2016 obsahují pouze jeden modul AD02 pro ovládání odtahového ventilátoru.

Zapojení kotle s hořákem ATMOS A25/A45

Zapojení kolte s hořákem A25/A45 a elektronickou regulaci ACD01

Zplynovací kotle ATMOS s úpravou pro hořák na pelety A25 / A45 je možné si objednat přímo z výroby v levém nebo pravém provedení. Úpravu je možné provést pouze u kotlů vybavených odtahovým ventilátorem do výkonu 40/50 kW (mimo typu DCxxGS, DCxxGD). V případě, že budete chtít hořák zabudovat do již nainstalovaného kotle ATMOS, je možné si objednat speciální sadu pro jeho přestavbu. Sada se skládá z kompletních upravených dvířek, speciální elektroinstalace a příslušenství o 23 položkách.

Kotle s úpravou MODEL od 2017 jsou vybaveny (od výrobního čísla kotle 327 700): 2x modul AD03, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 – 5 m), termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.
Kotle s úpravou pro hořák na pelety Model od 2017 jsou již v základu dodávány se dvěma moduly AD03 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu a dvěma čidly TV a TS pro řízení provozu podle dvou teplot na vyrovnávací (akumulační) nádrži.

Sada pro zabudování hořáku na pelety do vrchních dvířek

• s pravým otvíráním – hořáku A25 – kód: S0532 – staré provedení s AD02
• s levým otvíráním – hořáku A25 – kód: S0533 – staré provedení s AD02

• s pravým otvíráním – hořáku A25 – kód: S1222 – model 2017-2020
• s levým otvíráním – hořáku A25 – kód: S1223 – model 2017-2020

• s pravým otvíráním – hořáku A45 –  kód: S0624 – staré provedení s AD02
• s levým otvíráním – hořáku A45 – kód: S0625 – staré provedení s AD02

• s pravým otvíráním – hořáku A45 –  kód: S1224 – model 2017-2020
• s levým otvíráním – hořáku A45 – kód: S1225 – model 2017-2020
