Vaše cena 69 120 KčVaše cena bez DPH57 124,00 Kč
Skladem externí sklad
Kód0123403
VýrobceAtmos
Výkon 20 kW
Záruka24 měsíců
Typ dopravy Velkoobjemová XXL
Hlídací pesTisknoutPorovnatTechnický dotazDoporučit známémuPřidat k oblíbeným

Atmos DC  18 S Kotel na tuhá paliva s elektronickou regulací ACD 04

Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na dřevo ATMOS

    Možnost spalovat velké kusy dřeva
    Velký zásobník paliva - dlouhá doba hoření
    Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
    Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5
    Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
    Chladící smyčka proti přetopení – bez rizika poškození kotle
    Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
    Kotel bez trubkovnice - snazší čištění
    Malé rozměry a nízká hmotnost
    Vysoká kvalita

Životní prostředí

Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR.


DC18S ATMOS Dřevoplyn - kotel na dřevo


Pohled do horní přikládací komory - Dřevoplyn

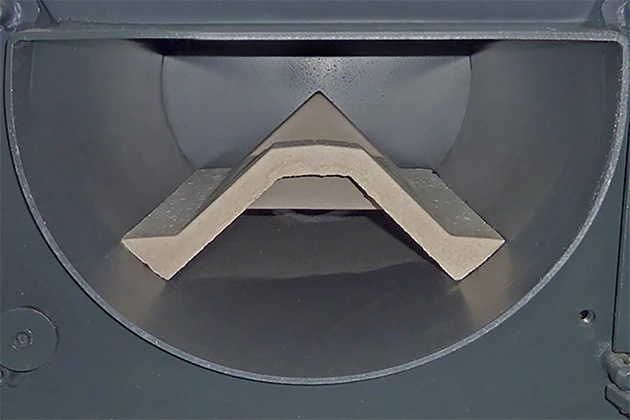

Plamene ve spodní spalovací komoře DCxxS - Dřevoplyn - střecha


Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem  (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 01/03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.


Laddomat 22 a termoregulační ventil                         Chladící smyčka kotle




Zapojení kotle s Laddomatem 22 bez akumulační nádrží


Zapojení kotle s regulací ACD 01 a akumulačními nádržemi


Regulace kotlů

Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.

Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (nedoporučujeme stálý provoz s vypnutým odtahovým ventilátorem).


Vzduchová regulační klapka                                      Regulátor tahu typ FR 124


Ovládací panel kotle se standardní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ekvitermní regulace ACD 04



Kotle DC25S a DC32S lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

Legenda k nákresu kotlů na dřevo

1. Těleso kotle 24. Regulační termostat ventilátoru (kotlový)
2. Dvířka plnící 25. Výplň dvířek - Sibral
3. Dvířka popelníková 26. Těsnění dvířek - šňůra 18x18
4. Ventilátor odtahový (S) 29. Kondenzátor odtahového ventilátoru
5. Žáruvzdorná tvarovka - tryska 33. Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC32GS, DC40GS, DC50S, DC70S, DC40SE, DC50SE, DC75SE)
6. Ovládací panel 35. Spalinový termostat
7. Bezpečnostní termostat 36. Bezpečnostní termostat
(Pozor - při přetopení nutno zamáčknout)
8. Regulační záklopka 37. Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE)
9. Žáruvzdorná tvarovka - u typu GS - bok topeniště 39. Brzdič spalin podél kulového prostoru (DC18S)
10. Žáruvzdorná tvarovka - u typu GS - kulový prostor L+P - (keramická střecha (DCxxS)) 42. Regulace primárního vzduchu
11. Těsnění - trysky 43. Regulace sekundárního vzduchu
12. Žáruvzdorná tvarovka - půlměsíc
13. Zatápěcí záklopka
14. Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru
15. Víko čistící
17. Táhlo zatápěcí záklopky
18. Teploměr K - hrdlo kouřovodu
19. Clona rámečku L - výstup vody z kotle
20. Vypínač s kontrolkou M - vstup vody do kotle
22. Regulátor tahu - Honeywell FR 124 N - nátrubek pro napouštěcí kohout
23. Chladící smyčka proti přetopení P - nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)



  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S DC15GS
A 1185 1185 1185 1185 1260 1260 1260 1399 1280
B 758 959 959 959 959 959 1160 1160 670
C 675* 675* 675* 675* 678 678 678 678 678
D 874 874 874 874 950 950 950 1047 950
E 150 (152) 150
  (152)
150
  (152)
150
  (152)
150
  (152)
150
  (152)
150
  (152)
180 150
  (152)
F 65 65 65 65 69 69 69 90 69
G 208 208 208 208 185 185 185 325 185
H 933 933 933 933 1008 1008 1008 - 1008
CH 212 212 212 212 256 256 256 0 256
I 212 212 212 212 256 256 256 240 256
J 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 2" 2" 6/4"
  DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX DC100 DC105S DC150S
A 1280 1280 1280 1434 1563 1686 1690 1813 1813
B 758 959 959 959 1042 1268 1170 1095 1295
C 678 678 678 678 678 678 970 1010 1010
D 950 950 950 1099 997 1086 1290 1459 1459
E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 180 200 200 200
F 69 69 69 69 70 58 80 129 129
G 185 185 185 185 184 184 590 721 721
H 1008 1008 1008 1152 1287 1407 - - -
CH 256 256 256 256 256 256 0 0 0
I 256 256 256 256 256 256 330 307 307
J 6/4" 6/4" 6/4" 2" 2" 2" 2" 2" 2"



Typ ATMOS DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S
Výkon kotle (kW) 20 22 25/27 30 35 40 49,9 70
Předepsaný tah komína (Pa/mbar) 18/0,18 23/023 23/0,23 24/0,24 24/0,24 24/0,24 25/0,25 30/0,30
Hmotnost kotle (kg) 269 324 326 332 366 368 433 515
Objem vody (l) 45 58 58 58 80 80 89 93
Obsah násypky (dm3(l)) 60 95 95 95 135 135 180 180
Délka dřeva (mm) 330 530 530 530 530 530 730 730
Spotř. na top. sez. Ø (prost. metry) 20 22 25 30 35 40 50 70
Předepsané palivo (preferované) Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150   mm a vlhkosti 12 - 20 %
Minimální teplota vratné vody 65   °C
Účinnost (%) 90,10% 89,90% 89,90% 89,90% 88,90% 88,90% 87,70% 86,30%
Teplota spalin při jmenovitém výkonu (°C) 157 177 177 177 185 185 255 245
Třída kotle dle ČSN EN 303-5 5 5 5 5 5 5 4 4
Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+ A+
EKODESIGN x  x x   x   x   x x     x
Dotované kotle v ČR x   x   x  x x  x
Typ ATMOS DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX DC100 DC105S DC150S
Výkon   kotle (kW) 15 20 25 32 40 49 70 99 105 150
Předepsaný tah komína (Pa/mbar) 16/0,16 20/0,20 23/0,23 25/0,25 25/0,25 25/0,25 26/0,26 35/0,35 25/0,25 25/0,25
Hmotnost kotle (kg) 302 343 431 436 485 538 690 820 901 1030
Objem vody (l) 56 64 80 80 90 120 170 294 265 306
Obsah násypky (dm3(l)) 66 80 120 120 160 210 280 400 300 400
Délka dřeva (mm) 250 330 530 530 530 530 730 730 550 750
Spotř. na top. sez. Ø (prost. metry) 15 19 25 32 40 50 70 99 105 150
Předepsané palivo (preferované) Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 %
Minimální teplota vratné vody 65 °C
Účinnost (%) 91,20% 90,60% 90,30% 89,30% 88,80% 90,60% 90,30% 89% 92% 90,30%
Teplota spalin při jmenovitém výkonu (°C) 134 166 158 171 250 165 161 165 172 180
Třída kotle dle ČSN EN 303-5 5 5 5 5 5 5 5 5 5 5
Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+ A+ A+ A+
EKODESIGN  x   x   x  x  x    x     x x     x      x
Dotované kotle v ČR   x    x       x        x        x     x  x   x    x
TypS ručním přikládáním
Emisní třída5
PalivoDřevěné brikety, Dřevo
MateriálOcel
Odkouření průměr150
VýrobceAtmos
Výkon max. v kW20
Výkon20 kW
Vyberte druh palivaPevná paliva
Hmotnost265,00 kg
Popis a technické parametryParametryKe stažení
