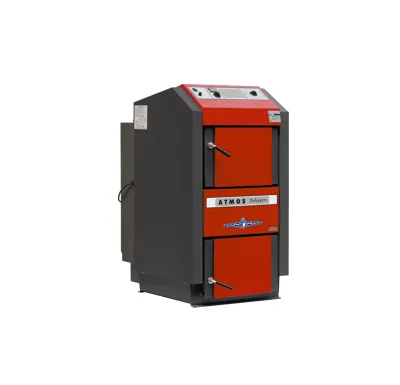

Ekologické zplynovací kotle na dřevo Atmos DC 18 GD
POZOR - všechny modely kotlů DCxxGD musí být zapojeny s akumulační nádrží o minimálním objemu 55 l na jednu instalovanou kW!
Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.
Výhody zplynovacích kotlů na kusové dřevo ATMOS

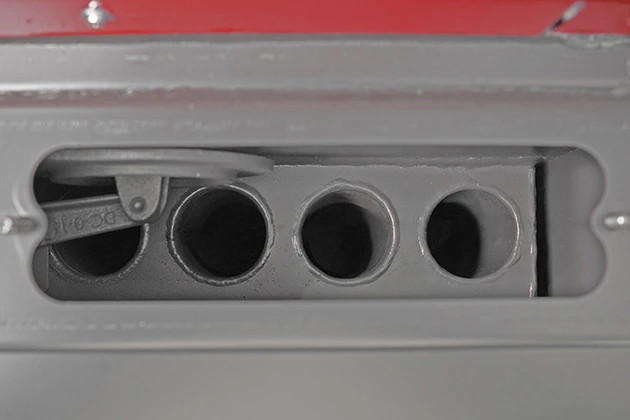

Pohled do horní přikládací komory Velikost přikládacího otvoru

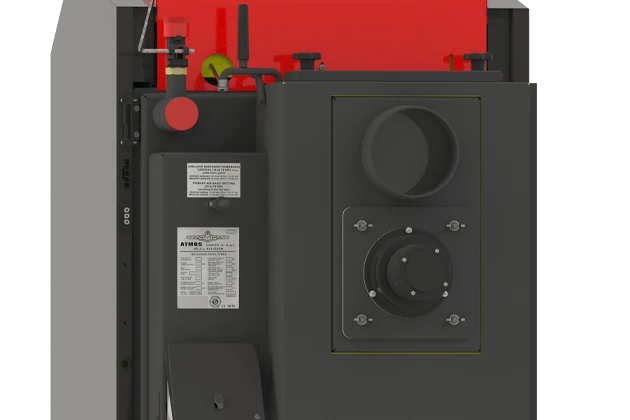

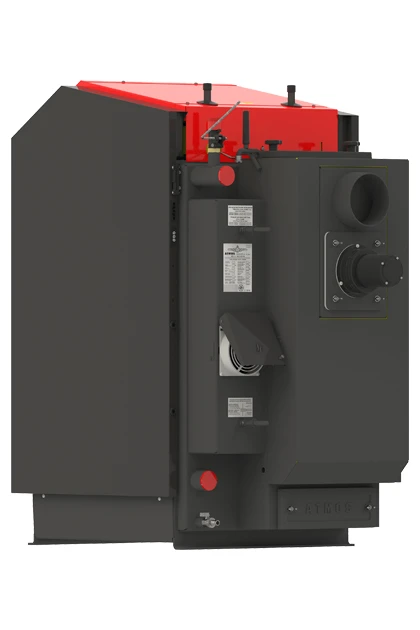

Trubkový výměník Odtahový ventilátor a kouřové hrdlo
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.
MODELY KOTLŮ DCxxGD JSOU URČENY POUZE PRO ZAPOJENÍ S AKUMULAČNÍMI NÁDRŽEMI O DOSTATEČNÉM OBJEMU A TO MINIMÁLNĚ 55 LITRŮ NA 1 INSTALOVANOU kW VÝKONU KOTLE.
Laddomat 22 a termoregulační ventil Chladící smyčka kotle
Zapojení kotle s Laddomatem 22 a akumulačními nádržemi
Zapojení kotle s regulací ACD 01 a akumulačními nádržemi
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (u kotlů DCxxGD nedoporučujeme provoz s vypnutým odtahovým ventilátorem).
Ovládací panel kotle se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.
Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Kotle DC18GD, DC25GD a DC30GD lze z výroby objednat s vestavěným dotykovým ovládáním ATMOS ACD 04 pouze v kombinaci s Automatickým zapalováním dřeva (AIW). Kotle jsou již vybaveny všemi potřebnými čidly. Tato jednotka je navržena pro komfortní ovládání teplovodního systému vytápěného objektu. Regulátor obsahuje funkce pro přímé ovládání kotle, kotlového okruhu, tří topných okruhů, teplé užitkové vody, soláru atd.
Automatické zapalování dřeva slouží k plánovanému zátopu kotle, např. před příchodem odpoledne domů nebo před příjezdem na chalupu. Zapálení paliva je velmi rychlé (cca 5 minut) a umožňuje přijet obsluze kotle „do tepla“. Zapálení paliva lze nastavit a naplánovat na regulaci ACD 04 podle času (týdenní program), podle požadavku topného systému nebo podle teploty v akumulační nádrži.
Legenda k nákresu kotle s automatickým zapalováním dřeva | Nákres zapalovacího zařízení | ||||
1. | Těleso kotle | 19. | Přívodní vzduchový kanál | 1. | Deska žhavící spirály |
2. | Dvířka přikládací (vrchní) | 20. | Vypínač s kontrolkou | 2. | Žhavící spirála |
3. | Dvířka popelníková – spalovacího prostoru (spodní) | 22. | Regulátor tahu – Honeywell FR 124 | 3. | Vyjímatelná zapalovací komůrka |
4. | Ventilátor – odtahový (S) | 23. | Chladící smyčka proti přetopení | 4. | Šroubovací víčko (při provozu vždy dotaženo) |
5. | Žáruvzdorná tvarovka – tryska | 24. | Regulace ATMOS ACD 04 | 5. | Vyjímatelná zaslepovací komůrka |
6. | Ovládací panel | 25. | Výplň dvířek – Sibral malý – silný pro vrchní dvířka malý – slabý pro spodní dvířka |
6. | Plnící lopatka na pelety |
7. | Bezpečnostní termostat | 26. | Těsnění dvířek – šňůra 18 x 18 | ||
8. | Regulační klapka | 30. | Kondenzátor odtahového ventilátoru – 1μF | ||
9. | Žáruvzdorná tvarovka – bok topeniště | 33. | Trubkový výměník (trubkovnice) | ||
10. | Žáruvzdorná tvarovka – kulový prostor | 35. | Jímka pro termostaty (čidla) | ||
11. | Těsnění – trysky – 12 x 12 (14 x 14) | 36. | Zajišťovací šroub | ||
12. | Žáruvzdorná tvarovka – půlměsíc | 37. | Zapalovací zařízení | ||
13. | Zatápěcí záklopka | ||||
14. | Žáruvzdorná tvarovka – zadní čelo kulového prostoru | K | hrdlo kouřovodu | ||
15. | Čistící víko | L | výstup vody z kotle | ||
16. | Clona rámečku | M | vstup vody do kotle | ||
17. | Táhlo zatápěcí záklopky | N | nátrubek pro napouštěcí kohout | ||
18. | Pojistka T6,3A/1500 – typ H | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
1. | Těleso kotle | 18. | Teploměr |
2. | Dvířka přikládací (vrchní) | 19. | Přívodní vzduchový kanál |
3. | Dvířka popelníková - spalovacího prostoru (spodní) | 20. | Vypínač s kontrolkou |
4. | Ventilátor - odtahový (S) | 22. | Regulátor tahu - Honeywell FR 124 |
5. | Žáruvzdorná tvarovka - tryska | 23. | Chladící smyčka proti přetopení |
6. | Ovládací panel | 24. | Regulační termostat ventilátoru (kotlový) |
7. | Bezpečnostní termostat | 25. | Výplň dvířek - Sibral |
8. | Regulační klapka | 26. | Těsnění dvířek - šňůra 18x18 |
9. | Žáruvzdorná tvarovka - u typu GD - bok topeniště | 27. | Spalinový termostat |
10. | Žáruvzdorná tvarovka - u typu GD - kulový prostor | 30. | Kondenzátor ventlátoru |
11. | Těsnění - trysky - 12x12 (14x14) | 33. | Trubkový výměník (trubkovnice) |
12. | Žáruvzdorná tvarovka - půlměsíc | ||
13. | Zatápěcí záklopka | K | hrdlo kouřovodu |
14. | Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru | L | výstup vody z kotle |
15. | Čistící víko | M | vstup vody do kotle |
16. | Clona rámečku | N | nátrubek pro napouštěcí kohout |
17. | Táhlo zatápěcí záklopky | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku |
Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD |
A | 1281 | 1281 | 1281 | 1435 | 1435 |
B | 820 | 1020 | 1020 | 1120 | 1120 |
C | 680 | 680 | 680 | 680 | 680 |
D | 945 | 945 | 945 | 1095 | 1095 |
E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
F | 87 | 87 | 87 | 82 | 78 |
G | 185 | 185 | 185 | 185 | 185 |
H | 1008 | 1008 | 1008 | 1152 | 1152 |
CH | 256 | 256 | 256 | 256 | 256 |
I | 256 | 256 | 256 | 256 | 256 |
J | 6/4" | 6/4" | 6/4" | 2" | 2" |
Typ kotle | DC18GD | DC25GD | DC30GD | DC40GD | DC50GD | |
Výkon kotle | kW | 19 | 25 | 29,8 | 40 | 49 |
Předepsaný tah komína | Pa | 16 | 18 | 20 | 22 | 24 |
Maximální pracovní přetlak vody | kPa | 250 | 250 | 250 | 250 | 250 |
Hmotnost kotle | kg | 376 | 469 | 466 | 548 | 565 |
Objem vody v kotli | l | 73 | 105 | 105 | 112 | 128 |
Objem palivové šachty | dm3 | 80 | 120 | 120 | 160 | 160 |
Max. délka dřeva | mm | 330 | 530 | 530 | 530 | 530 |
Průměr kouřového hrdla (kouřovodu) | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Účinnost | % | 90,3 | 92,5 | 91,3 | 90,5 | 92,0 |
Teplota spalin při jmenovitém výkonu | °C | 145 | 127 | 148 | 175 | 183 |
Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 17 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | |||||
Minimální teplota vratné vody | °C | 65 | ||||
Třída kotle | 5 | 5 | 5 | 5 | 5 | |
Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | |
Ekodesign | ||||||
Dotované kotle v ČR |
Typ | S ručním přikládáním |
Emisní třída | 5 |
Palivo | Dřevěné brikety, Dřevo |
Materiál | Ocel |
Odkouření průměr | 150 |
Výrobce | Atmos |
Výkon max. v kW | 19 |
Výkon | 19 kW |
Vyberte druh paliva | Pevná paliva |
Hmotnost | 376,00 kg |
