Atmos C 15 S Kotel na tuhá paliva

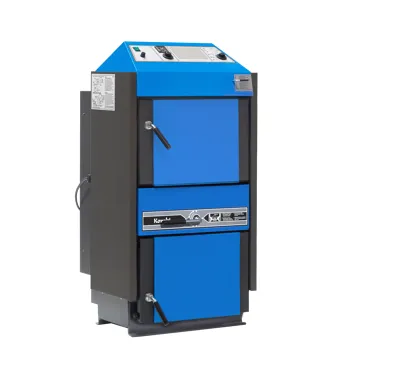

Zplynovací kotle na hnědé uhlí Atmos C 15 S

Všechny kotle CxxS(T) - KOMBI splňují požadavky na EKODESIGN, ale nejsou podporovány v programu Kotlíkové dotace!

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (na zátop), na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování uhlí a dřeva jednotlivě nebo dohromady a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na uhlí ATMOS

    Možnost spalovat kvalitně hnědé uhlí
    Velký zásobník paliva - dlouhá doba hoření
    Vysoká účinnost 81 až 88 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
    Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
    Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
    Chladící smyčka proti přetopení – bez rizika poškození kotle
    Automatické vypnutí kotle po dohoření paliva – spalinový termostat
    Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden u uhlí jednou denně)
    Kotel bez trubkovnice - snazší čištění (mimo C25ST, C32ST, C50S)
    Malé rozměry a nízká hmotnost
    Vysoká kvalita

Nastavení roštovacích segmentů je znázorněno na obrázku a je jednotné při spalování uhlí a dřeva. Kanálek na přívod sekundárního vzduchu a rovná část zplynovacího roštu musí směřovat vždy dolů. CHRÁNĚNO PRŮMYSLOVÝM PATENTEM!

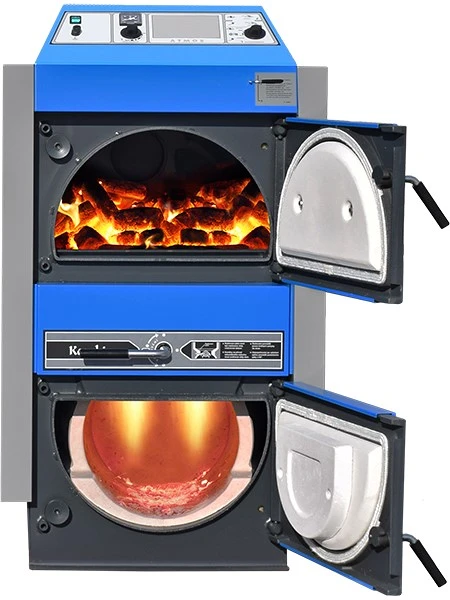

Pohled do horní přikládací komory

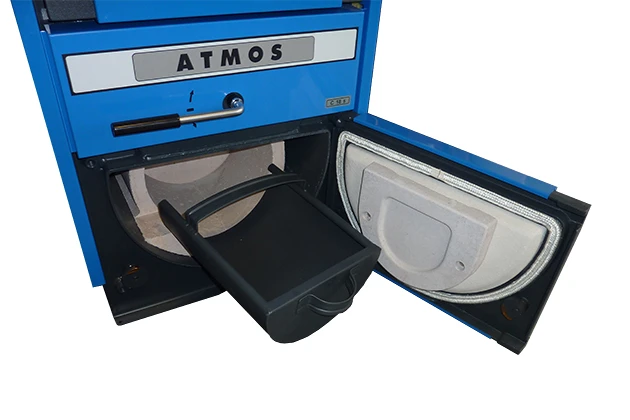

Pohled do spodní spalovací komory

Odtahový ventilátor
minimalizuje kouření při přikládání a provozu kotle

Chladící smyčka proti přetopení

Instalace a regulace

Instalce

Zplynovací kotle na uhlí ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží

Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi

Regulace kotlů

Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.

Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.

Panel se standartní regulací

Složení panelu:

Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Regulace ACD03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Velikost přikládací komory                                    Hoření plamene ve spodní spalovací komoře v kulovém prostoru

ATMOS Kombi kotel na hnědé uhlí, hnědouhelné brikety
C18S, AC25S
